Ретро: Apple Powerbook 3400c200 97года

17 февраля 1997 года состоялся пресс-релиз нового линейки ноутбуков фирмы Apple - Powerbook 3400. Данная серия была выпущена в трех модификациях, различающихся, в основном, частотой процессора (180, 200 и 240 МГц). В то время ноутбук анонсировался, как "самый быстрый ноутбук в мире".

Это был первый powerbook, основанный на архитектуре Intel PCI. Данная серия ноутбуков была снабжена активной матрицей.

В нашем музее оказалась средняя модель линейки.

Оснащен ноутбук процессором PowerPC 603e частотой 200 MHz, дисплеем размером 12.1″ с разрешением 800×600 пикселей, 80 мегабайтами оперативной памяти и жестким диском объемом 2 Гб 2,5" формата с интерфейсом ide.

Рассмотрим его со всех сторон.

Слева находятся звуковые разъемы (микрофон и наушники), два pcmcia слота, ADB-разъем.

Стоит сразу заметить одну особенность: извлечение pcmcia-карт происходит немного нестандартным путем. После нажатия кнопки слева от соответствующего слота механизм "выплевывает" карту (более привычен способ механический, с использованием давления на рычаг). В выключенном состоянии или в режиме сна pcmcia-карты не извлечь. Для экстренных случаев рядом с каждым портом есть отверстие, с помощью разогнутой скрепки можно извлечь карту (точно так же, как в cd-приводах).

Справа : аккумулятор и cd-привод. Между ними место для крепления замка системы kensington, над которым световой индикатор.

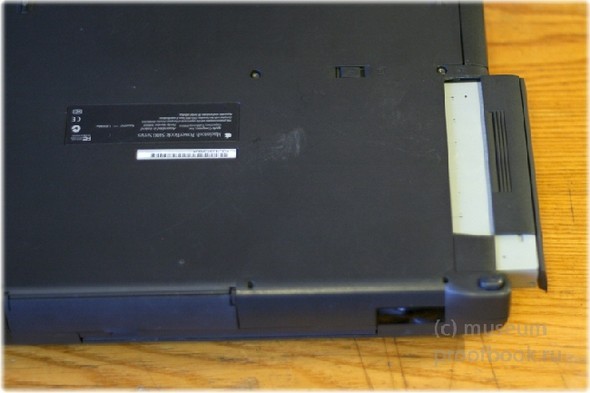

Вместо cd-привода можно установить floppy дисковод для 3,5" дискет. Для этого на дне ноутбука нужно отщелкнуть замок и вытянуть привод. Флоппи-дисковод устанавливается вместо cd-привода.

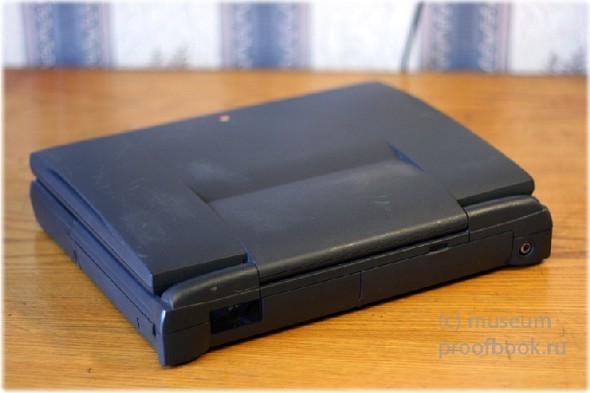

На заднем стороне располагаются окошко IrDA, группа портов, закрытые крышкой и разъем питания.

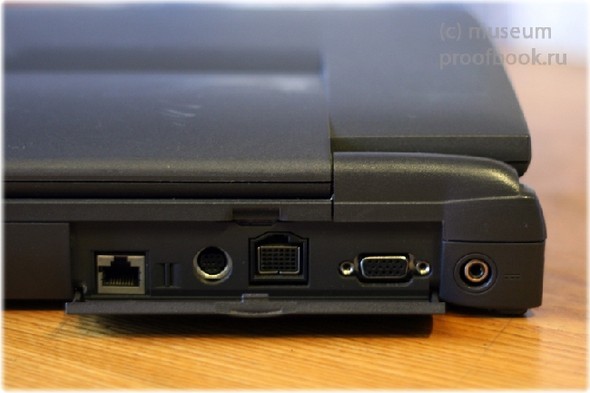

Под крышкой можно найти: разъем сетевой карты, кнопку сброса (reset), порт принтера ( или выносного модема), Scsi-разъем, и VGA выход на внешний монитор. Данный powerbook поддерживает мониторы до 20" с разрешением от 512 x 384 до 1024 x 768 пикселей.

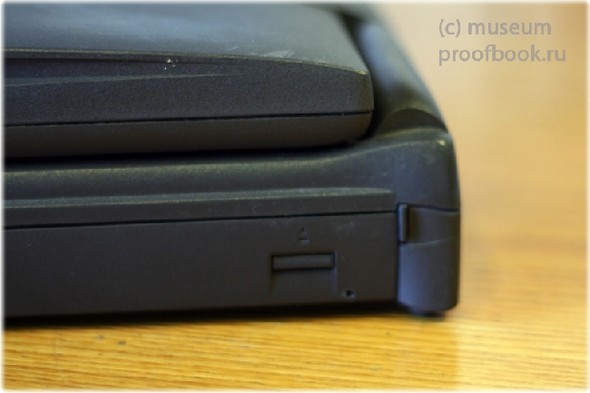

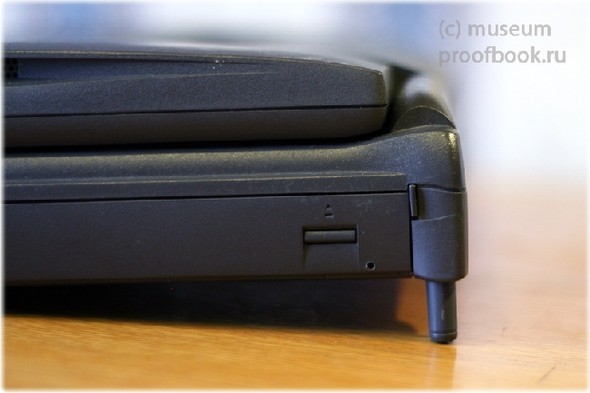

Для удобной работы ноутбук снабжен выдвигающимися ножками, позволяющими расположить клавиатуру под небольшим углом и уменьшить нагрузку при работе. С каждой стороны располагаются почти незаметный кнопки, по нажатию которых выдвигаются ножки.

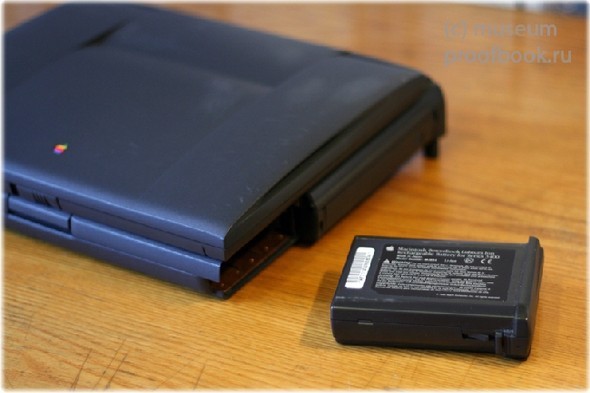

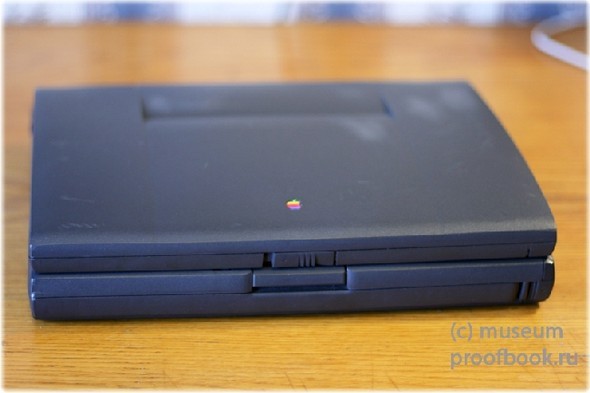

Нажав на кнопку на передней панели, можно извлечь аккумулятор.

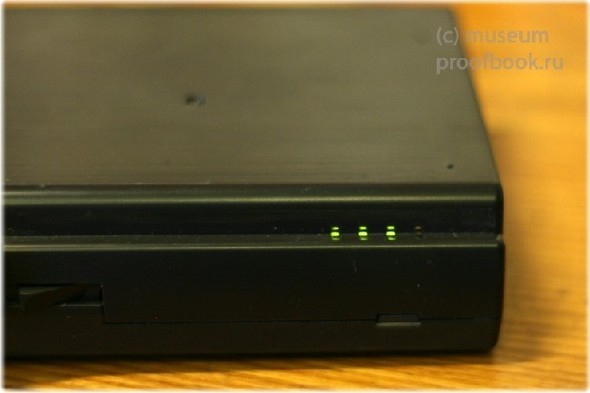

Самое интересное: на аккумуляторе, в шве, спрятана кнопка, нажав на которую можно узнать текущее состояние заряда.

Учитывая, что ноутбуку уже более 12ти лет, литий-ионный аккумулятор удивляет своей работоспособностью - до полутора часов можно работать на ноутбуке без сети питания. Новый аккумулятор должен держаться до 4х часов.

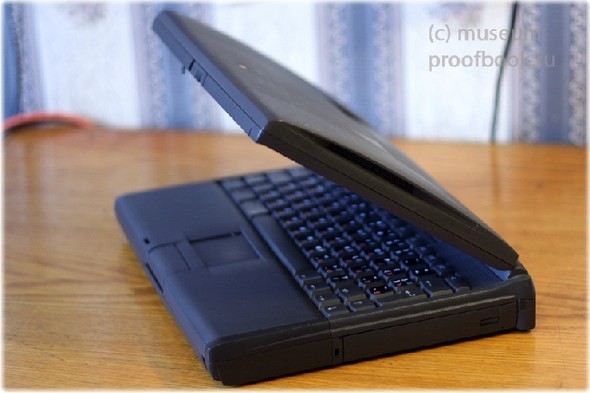

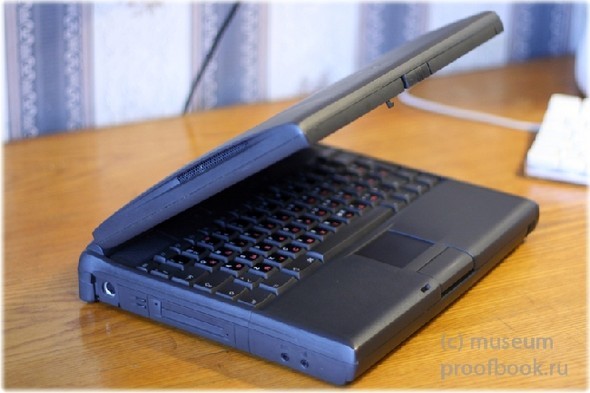

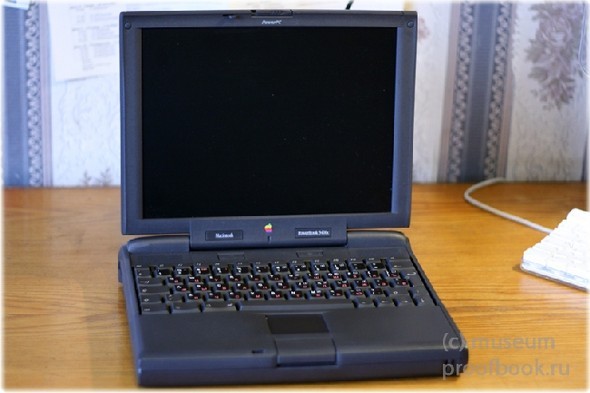

Ну и, наконец, посмотрим раскрытый ноутбук.

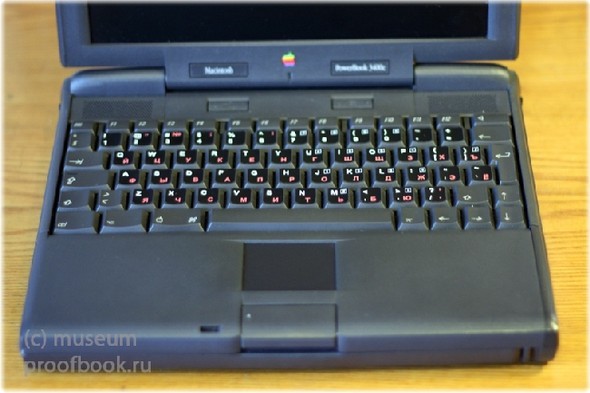

Над клавиатурой располагаются две качельки - регулировка уровня звука и регулировка яркости дисплея.
Клавиатура ничем особенно не выделяется, ну разве только расположением навигационных клавиш (стрелочек), хотя у других версий powerbook`ов встречается еще более чудное расположение этих клавиш (в ряд). Тачпад небольшого размера, конечно же , еще без мультитача, но вполне удобный и резвый на реакции, и мегаудобная и приятная для нажатия клавиша тачпада.

С первого взгляда не просто найти клавишу включения, так как она размещена непосредственно на клавиатуре, над клавишей backspace с изображением треугольника.

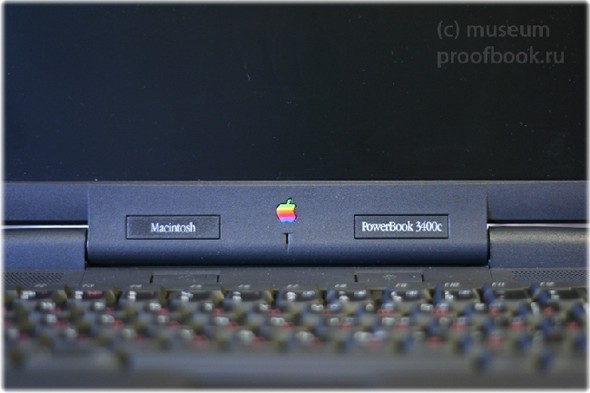

Ноутбук оснащен микрофоном ,расположенным под радужным логотипом.

Теперь заглянем вовнутрь этого прекрасного экспоната.

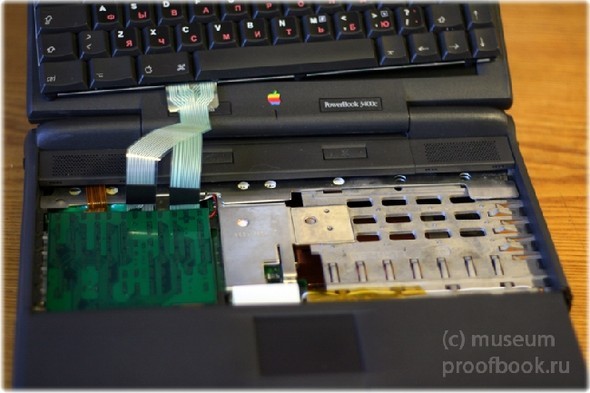

Отвернув пару винтов, поднимаем клавиатуру.

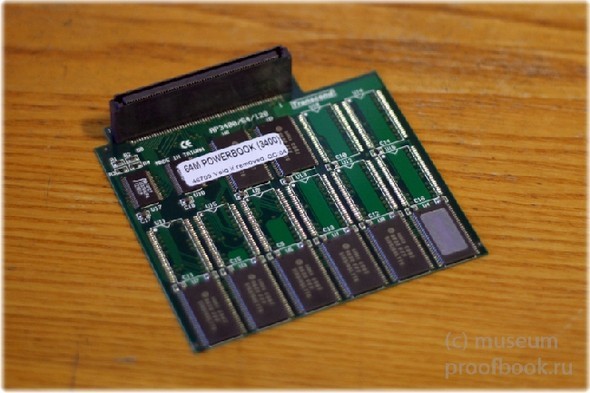

Под клавиатурой сразу заметна зеленая плата оперативной памяти.

Не совсем привычный формат для оперативной памяти, но ведь это 97 год, у многих производителей свои разработки и форматы. Данный ноутбук снабжен платой памяти объемом 64 мегабайта (еще 16 распаяны на материнской плате), как видно на фото, не все чипы распаяны. Максимум ноутбук поддерживает 128+16 мегабайт памяти.

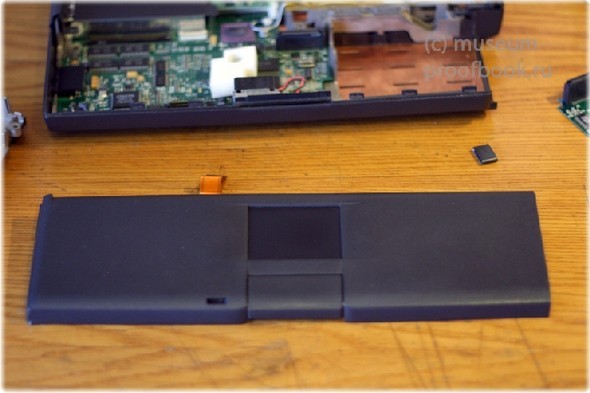

Еще немного покрутив винты и отщелкнув защелки, снимаем верхнюю часть с тачпадом.

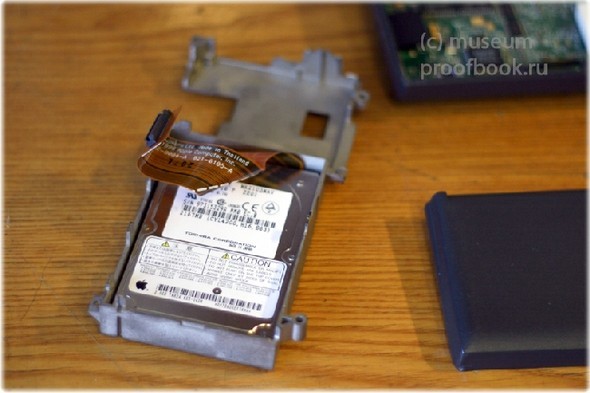

Жесткий диск, закреплен на части корпусной основы.

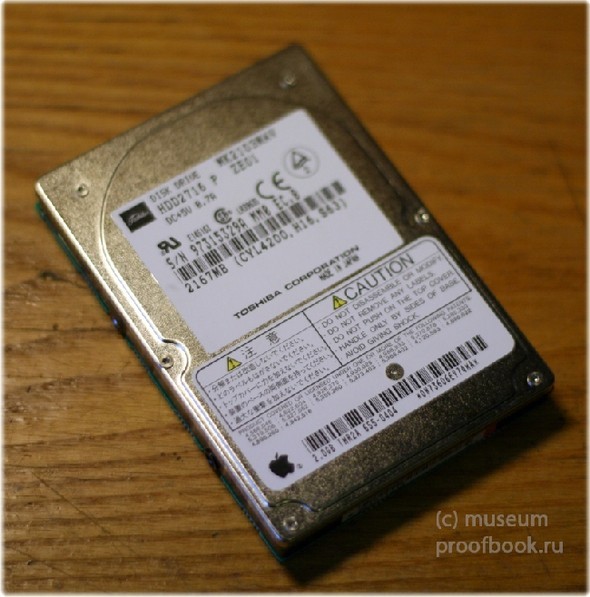

Самый обычный жесткий диск ( 2,5" ide ), разве что потолще современных миллиметра на 3 :)

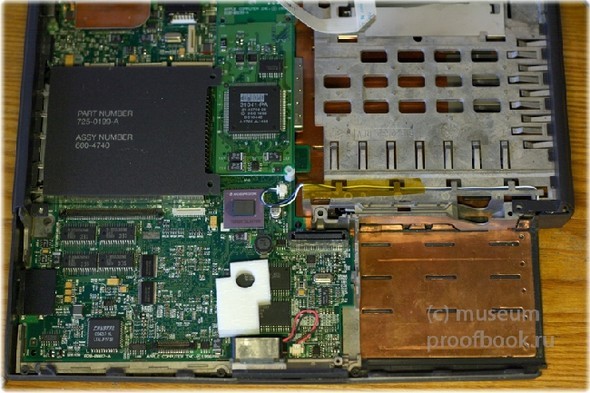

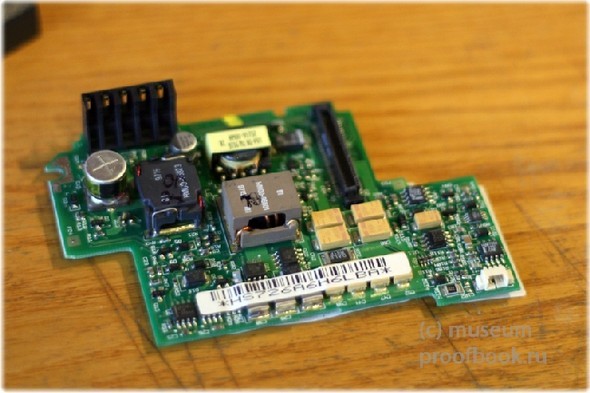

Также снимаем модуль заряда аккумулятора

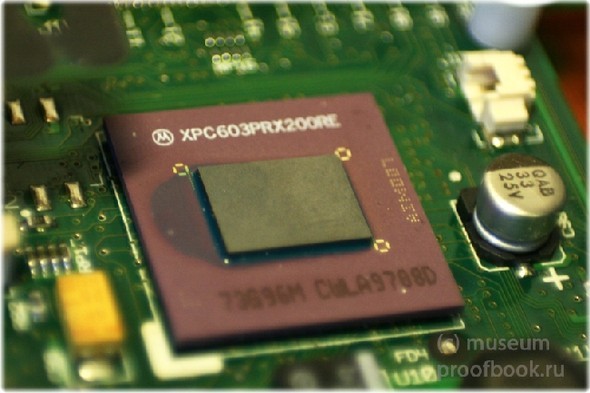

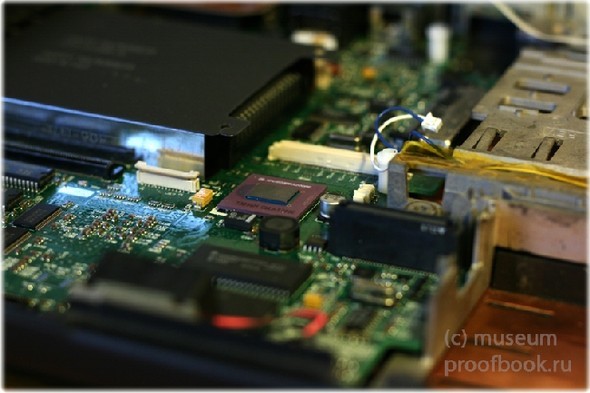

И после того, как отвинтим радиатор, сможем увидеть процессор

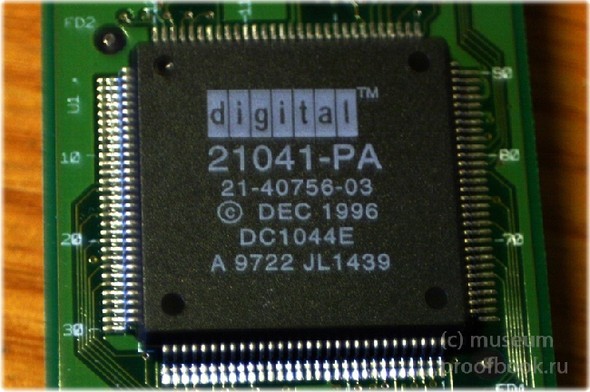

Окинув взглядом сетевую плату, заметил чип со знакомой маркировкой digital. Не обратил бы на эту надпись, если бы в моей коллекции недавно не появился ноутбук этой фирмы ( digital HiNote VP ), про который я скоро напишу, интересный экземпляр на мобильном процессоре tillamook.

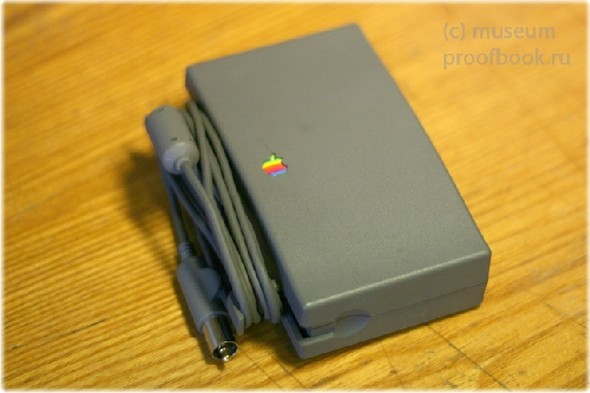

Чуть на забыл показать блок питания. Он тоже красивый, тоже с радужным яблоком, с функциональными складывающимися ушками для сматывания провода.

Ну что ж, разобрали, собрали, теперь немного глянем в программную часть.

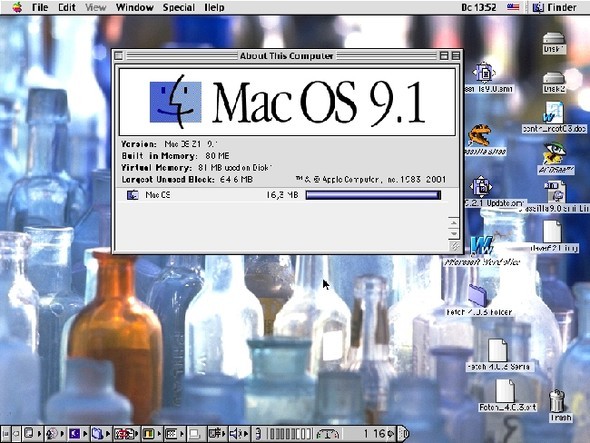

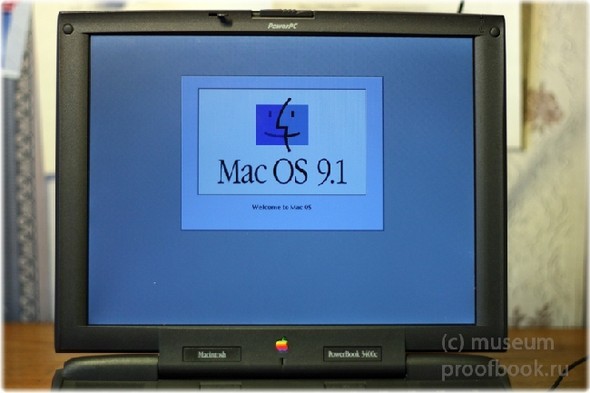

Классика, Mac Os 9.1 :

Можно долго рассказывать, какие работы можно выполнять на данных технических характеристиках и какие нельзя, я не буду на этом останавливаться ,т.к. я не такой старый и заядлый маковод (надеюсь "пока"). Для примера можно попробовать побродить по интернету, большого удовольствия, конечно, не получишь, но возможность имеется :) .

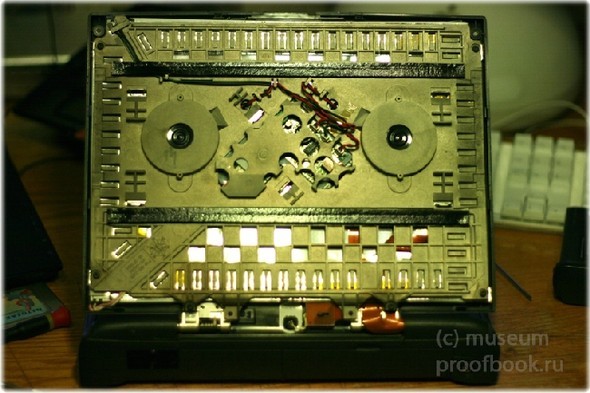

В качестве окончания рассказа хочу обратить внимание на то, что корме звуковоспроизводящих динамиков над клавиатурой, powerbook снабжен еще парой в крышке дисплее (с торцов крышки можно увидеть решетки). Не удержался я и разобрал крышку :). Вот она - прочная конструкция, пара динамиков и матрица.

Вот такой вот интересный applebook.

Заглядывайте в музей, следите за "новинками" ;)
