Секретный купол для советских военных

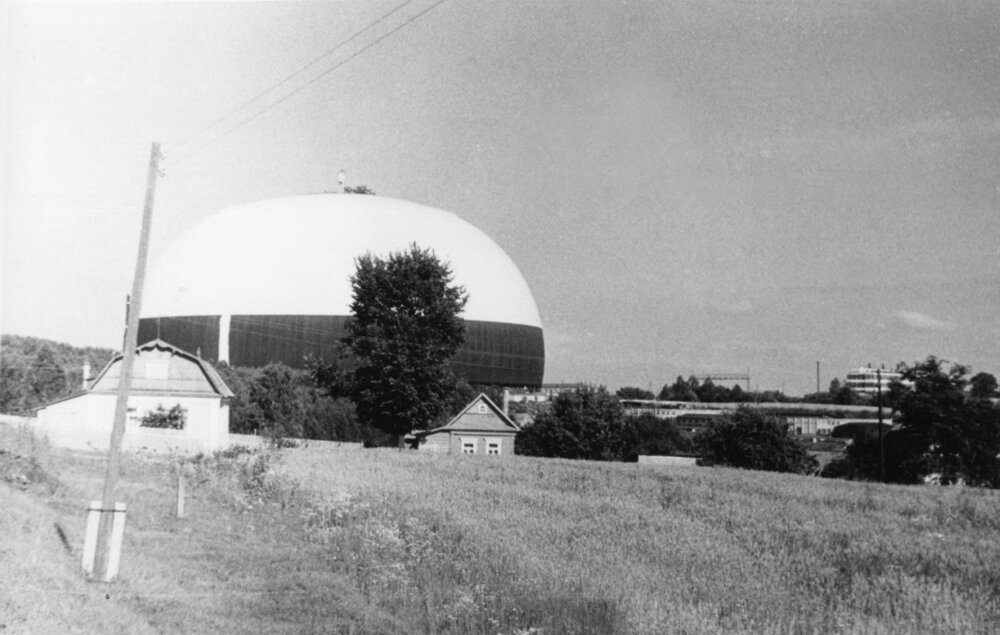

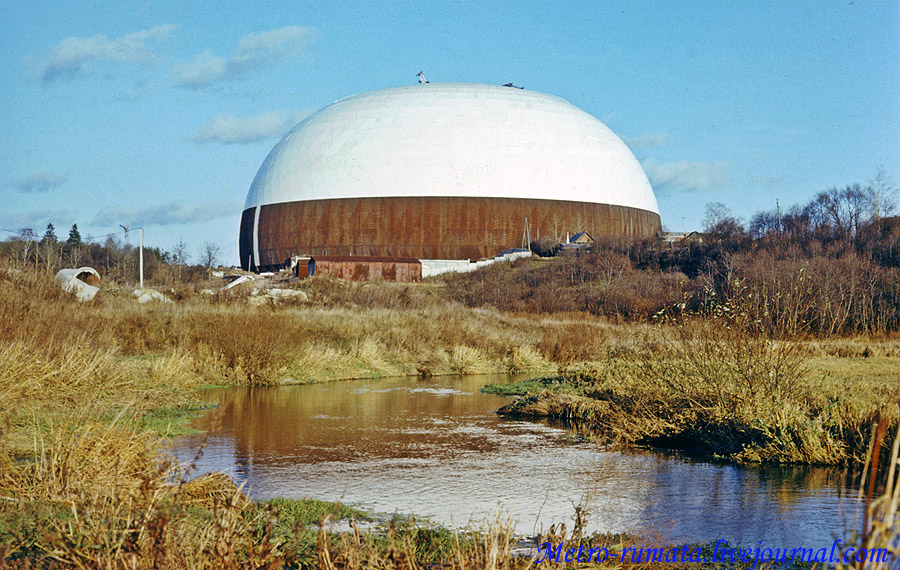

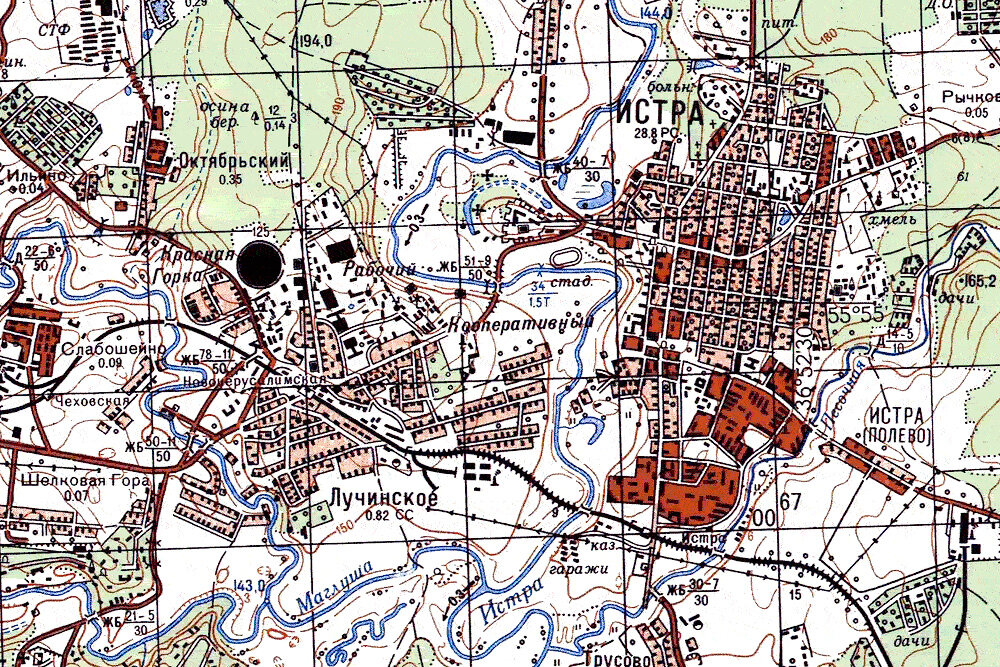

1. Такого объекта вы не найдете ни на одной карте мира. Только на генштабовских топографических картах конца 1980-х годов ярко выделяется идеально ровный круг, полностью залитый черным цветом и обозначенный как выдающееся здание. Он имеет более чем впечатляющие размеры, даже крупнее расположенного рядом Новоиерусалимского монастыря, но, несмотря на это, никак не расшифровывается. Так могла бы быть отмечена на карте легендарная Вавилонская башня, но это строение превзошло и ее: если основание башни составляло 193 метра, то объект под Истрой имеет диаметр свыше 230 метров!
2. Речь идет о самом большом в истории человечества куполе, не имевшем внутренних подпорок. Диаметр этого циклопического сооружения составлял 236,5 метров, а высота — 118,4 метра. При всей своей грандиозности название у него было довольно прозаическое: "Высоковольтный испытательный стенд предприятия Р-6511". Строили его на территории Всесоюзного энергетического института имени В. И. Ленина (коротко ВЭИ).

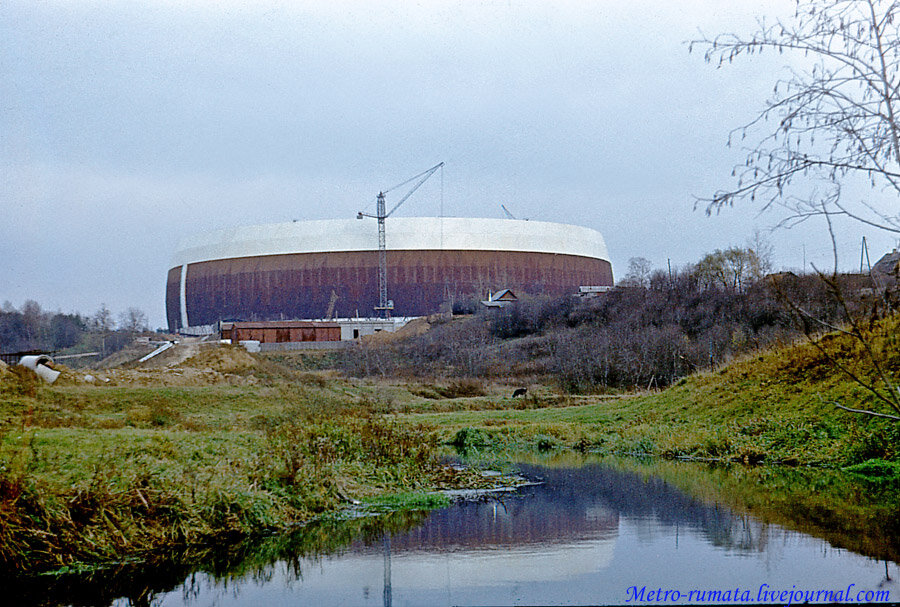

Возводили купол военные для каких-то своих секретных испытаний. Есть свидетельство, что внутри должны были разместить сверхмощный генератор электромагнитных импульсов (в рамках ответа американской программе СОИ). По другим данным, здесь планировали испытывать высоковольтное оборудование для самой мощной и протяженной линии электропередач "Экибастуз — Центр" напряжением в полтора мегавольта, а так же исследовать оборудование на стойкость к электромагнитным импульсам, возникающим при грозах и атомных взрывах. Как бы то ни было, купол был нужен для работ с колоссальными напряжениями в десятки и сотни миллионов вольт.
Фото metro-rumata.
3. Сама по себе задача возведения такого огромного сооружения, не имеющего внутренних опор, является крайне нетривиальной задачей. Форму сооружения выбрали в виде капли, лежащей на ровной поверхности. В таком представлении тонкая оболочка купола должна была играть роль сил поверхностного натяжения жидкости.
4. Проект разрабатывали в институте ";Стальконструкция" (ЦНИИПСК). К работам приложили руку такие крупные фигуры, как зампред Госстроя СССР И. Н. Дмитриев и многолетний директор ЦНИИПСК, академик Н. П. Мельников, который умер за пару лет до начала строительства купола.

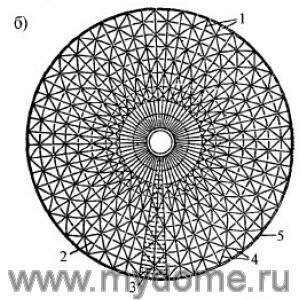

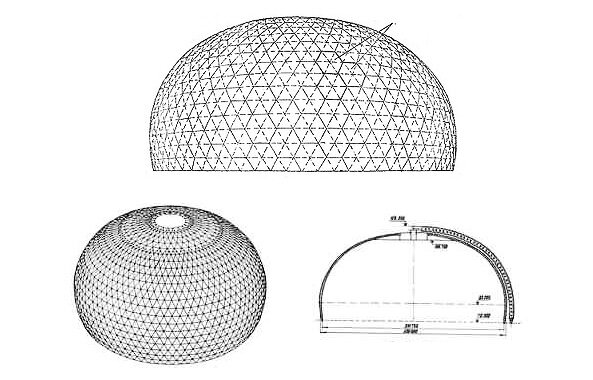

Спроектированная оболочка обладала потрясающей степенью симметрии. В нижней части купола она насчитывала 84 повторяющихся сектора в виде равносторонних треугольников, в средней — 42, а у вершины — 21 сектор. Такая симметрия классифицируется как циклическая группа 21-го порядка, то есть она состояла из 21 секторного элемента, каждый из которых простирался от основания до вершины сооружения.
Изображения из книги "Тайны стальных конструкций" и с сайта "Мир куполов".
5. Роль несущей конструкции выполняла объемная ферменная структура, состоящая из внешней и внутренней оболочек. Каждая оболочка представляла собой сеть из массивных стальных стержней, образующих равнобедренные треугольники, причем основания треугольников складывались в силовые пояса, образующие горизонтальные окружности на каждом уровне оболочки. Стержни были изготовлены на Челябинском заводе металлоконструкций из стали марки 09Г2С.
Между собой оболочки соединялись сетью из тонких сварных трубок. К внутренней стороне крепились обшитые алюминием панели подвесного потолка, начиненные минеральной ватой для тепло— и звукоизоляции. Общая толщина оболочки составляла 2,5 метра.
Фото metro-rumata.
6. На фото хорошо видна сетка оболочки купола, ячейки которой были равнобедренными треугольниками с длиной стороны 9 метров.

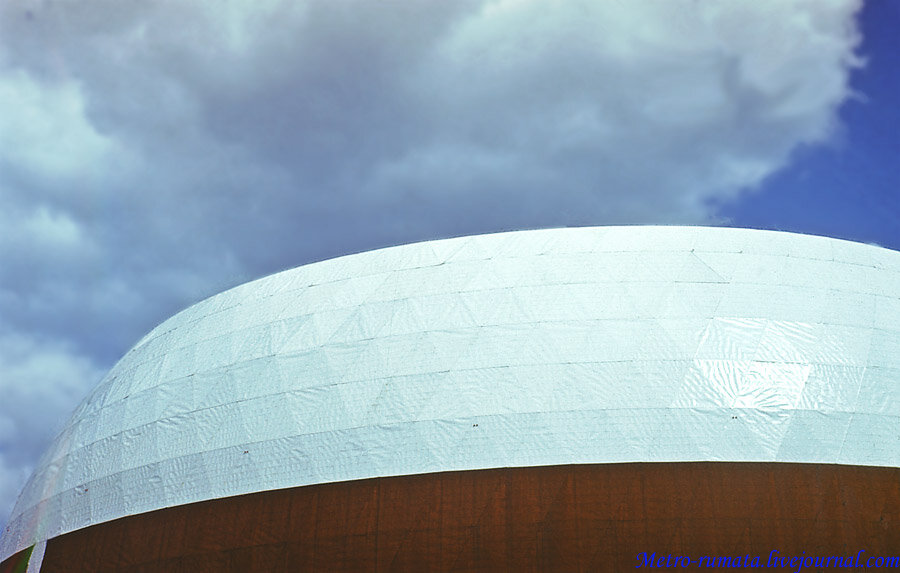

К наружным поясам каркаса приваривалась мембрана толщиной в полтора миллиметра из атмосферостойкой стали марки 10ХНДП, что придавало внешнему виду купола сходство с яичной скорлупой.
Фото metro-rumata.
7. Купол опирался на фундамент из 63 бетонных опор, расположенных по кругу диаметром 231,7 метра.
Монтаж оболочки производился от основания к вершине блоками по два треугольных элемента без использования каких-либо поддерживающих конструкций. Первые 10 ярусов были собраны двумя башенными кранами, двигавшимися по кольцевому пути снаружи купола.
Фото metro-rumata.
8. Начиная с 11 яруса монтаж производился одним краном грузоподъемностью 25 тонн, установленным внутри купола.

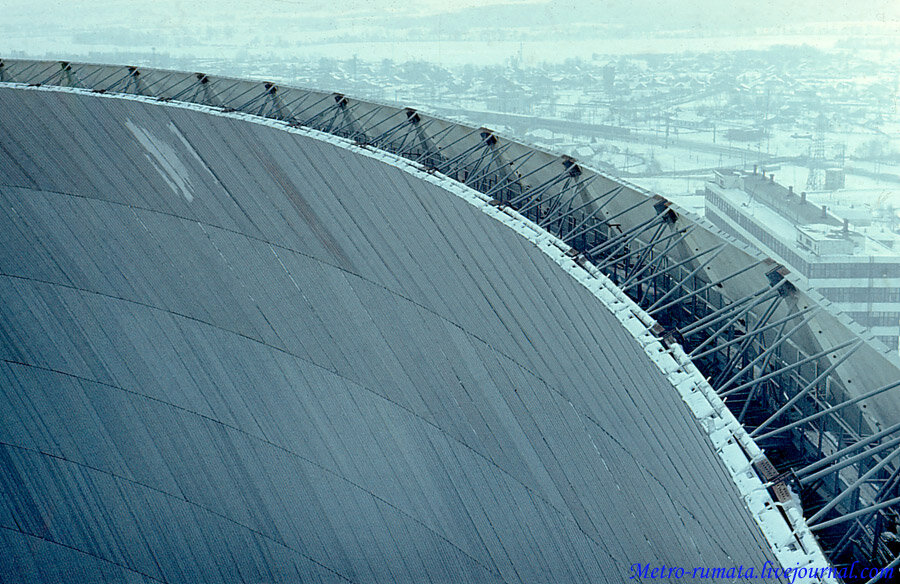

После блочного 21 яруса было собрано коробчатое кольцо диаметром 34 метра, на которое силовыми полиспастами подняли центральную часть оболочки весом более шестисот тонн.
Высота "капли" к концу строительства достигла 118 метров. Всего на нее ушло более 10 тысяч тонн стали и 363 тонны алюминия. Ее экватор имел диаметр 236,5 метра и проходил на высоте 23 метров.
Фото metro-rumata.

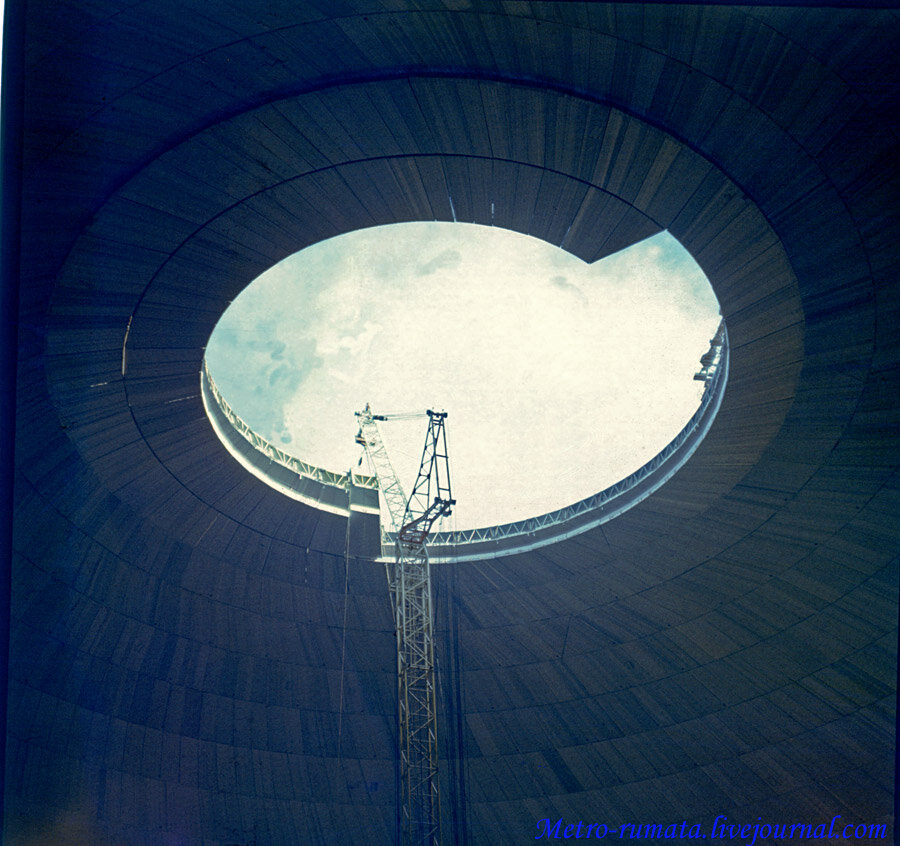

9. В вершине купола было предусмотрено технологическое помещение диаметром 34 метра и массой 110 тонн, которое можно было расширить до 90 метров.

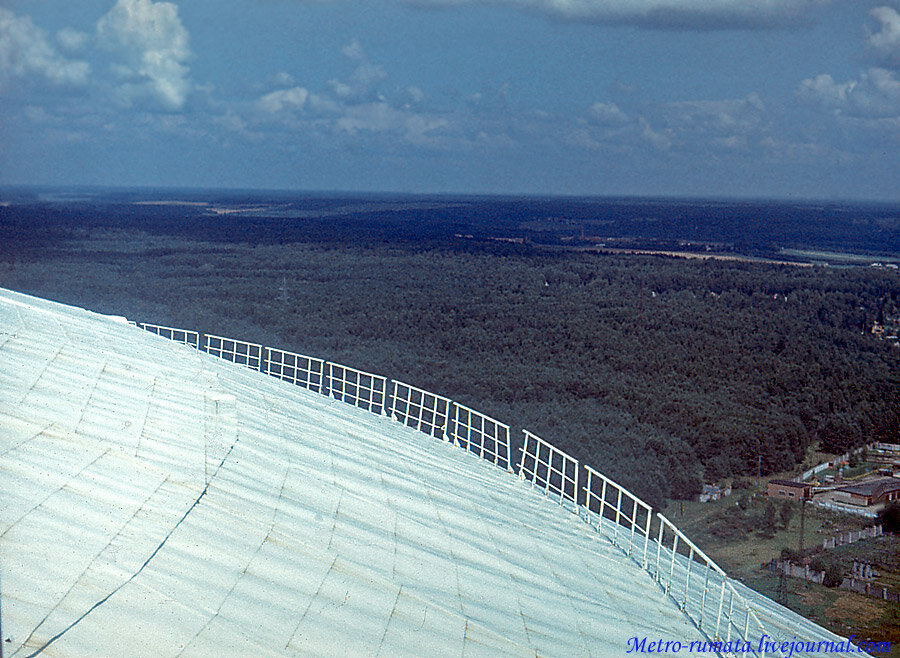

Купол оборудовали грузовыми подъемниками на 5, 25 и 100 тонн, установленными на внутренней поверхности на высоте 106,7 метров. Для обслуживания наружной поверхности было смонтировано устройство в виде полуарки, внутри которой имелись грузопассажирский лифт и лестницы.
Изображение с сайта Союза русских куполостроителей.
10. Строительство в основном завершилось к лету 1984 года, внутри велись отделочные работы. Следующая зима выдалась холодной и снежной. 25 января 1985 года в 7:45 купол обрушился. Есть сведения, что в течении нескольких дней перед этим с оболочки осыпались крепежные болты и слышался треск.
Идущие на работу сотрудники института издалека увидели, как красные огни светоограждения, установленные на верхушке, плавно начали спускаться вниз. Воздух внутри сыграл для падающей оболочки роль амортизатора. Сторож, находившийся рядом с куполом, поначалу даже ничего не услышал и воспринял тревожный звонок за шутку. Потом, по свидетельству доцента МГИЭМ Л. А. Ашкинази, пришла ударная волна, такая, что идущих на работу людей сдуло с тропинки, а в институтском корпусе, стоявшем в нескольких десятках метров, сорвало с окон решетки и вдавило их в комнаты.
К счастью, в момент разрушения внутри купола никого не было, поэтому ни один человек не пострадал.
Фото dgri2007.
11. Свои впечатления от посещения рухнувшего купола в книге "Тайны стальных конструкций" описал один из членов комиссии по расследованию причин катастрофы В. Н. Гордеев:
„Зрелище было следующее. Заходишь в обычные штатные ворота сооружения и попадаешь в фантастический мир. Крупногабаритные обломки купола — скорлупы размером в несколько десятков метров — образовали подъемистые гроты. В этих гротах свободно разместились совершенно неповрежденные подъемные краны, экскаваторы, бульдозеры и другая техника. Высоко над головой раскачиваются обрывки ограждающих конструкций — алюминиевая обшивка, утеплитель, какая-то пленка.
Есть места, где можно выйти на поверхность и залезть на обрушенные конструкции сверху. Я так и сделал. Передо мной простерся как бы застывший бурный океан. Иллюзию
создавала наружная обшивка, выкрашенная в белый цвет. Особенно сильные разрушения претерпели конструкции, которые были вверху, в замке. Там были листовые детали толщиной 30-40 мм. Этот металл был порван, как папиросная бумага. Весь центральный узел, пригруженный сверху аркой, на десятки сантиметров вошел в землю. В других местах разрушения были менее масштабными. Это преимущественно были стержни, потерявшие устойчивость. Разорванного металла было не так много."
Фото metro-rumata.
Для расследования причин аварии была создана специальная комиссия, рассмотревшая различные версии.
Версия 1. Ошибки монтажа.
Комиссия выявила отсутствие должного контроля за геометрией сооружения в ходе монтажа, отсюда возникла одной из наиболее правдоподобных версий о том, что форма купола отличалась от проектной. Сборка велась навесным способом снизу вверх, погрешности монтажа, вызванные прогибами конструкции под собственным весом, накапливались, и в результате форма купола могла оказаться более "сплющенной", чем предполагалось. В этом случае верхушка купола могла работала не как свод, а скорее, как плита. Версия подкреплялась тем фактом, что во время строительства часть стержней теряли устойчивость. Причины перегрузки тогда устранили, но прогибы могли остаться. Также было выявлено, что отверстия под крепежные болты сверлились не заранее, а по месту прямо во время монтажа, что также способствовало отступлению формы оболочки от проектной.
Версия 2. Некачественные материалы.
При проверка работы изготовителя конструкций были выявлены существенные недочеты. Не все силовые стержни были выполнены из стали повышенной прочности. Даже не были в полном объеме поставлены высокопрочные болты для несущей конструкции. Но это не объясняет, почему купол не обрушился еще на стадии возведения.
Версия 3. Температурный перепад.
В январе 1985 года стояли морозы до -30°, а накануне обрушения наступила оттепель. Разница между температурой стержней внешней и внутренней оболочек могла внести в конструкцию значительную деформацию. Однако, полученные при поверочных расчетах значения напряжений не могли сами по себе привести к разрушению.
Версия 4. Аэростатическая нагрузка.
Упомянутый температурный перепад мог спровоцировать нагрузку, обычно не учитываемую при проектировании зданий. Из-за того, что во время морозов воздух внутри купола остыл, а наружный воздух нагрелся во время оттепели, возникла разность давлений, составившая около 10% от собственного веса конструкции. Это заметная величина, но купол был рассчитан на такую нагрузку.
В своем заключении экспертная комиссия отметила прогрессивность и технологические достоинства выбранной конструкции купола, эффективность примененного метода навесного монтажа крупных готовых блоков, позволившего возвести столь грандиозное сооружение в короткие сроки. В то же время она сочла недостаточными предварительные теоретические и экспериментальные работы по расчету статической работы сооружения. Было обнаружено, что сопротивление элементов конструкции и их поведение в стадии монтажа и эксплуатации не учитывалось на должном уровне.
Вывода об однозначной причине катастрофы комиссия сделать не смогла. Было принято, что причиной стало неблагоприятное сочетание небольших погрешностей при проектировании, изготовлении и монтаже конструкций купола. Несмотря на это, никто из проектировщиков и строителей купола не понес наказания.
Тот факт, что точные причины аварии остались невыясненными, дало повод для возникновения фантастических версий случившегося. Любители аномальных явлений связали аварию с разломом земной коры и геопатогенной зоной в районе строительства, но это расходится с тем, что фундамент купола остался цел и невредим. До сих пор можно услышать историю, как незадолго до разрушения к куполу подошли священники из Новоиерусалимского монастыря, встали на колени и прочитали молитву, очевидно, с просьбой избавить их от непрошеного "соседа". Надо сказать, у монахов имелся зуб на строителей купола: колоссальным сооружением была полностью подавлена предыдущая высотная доминанта округи — Воскресенский собор Новоиерусалимского монастыря.
12. Виктор Петров в своей статье "Не ставший куполом тысячелетия" высказал оригинальную зрения на причины катастрофы. По его мнению, к ней привел скопившийся за зиму на верхней части купола снег. Под весом снежно-ледяной массы почти плоская поверхность оболочки прогнулась внутрь подобно мембране, как показано на схеме ниже. С наступлением оттепели в образовавшейся емкости стала собираться талая вода. Вес воды, смешанной со льдом и снегом, в конце концов превысил значение, которое могла вынести конструкция.

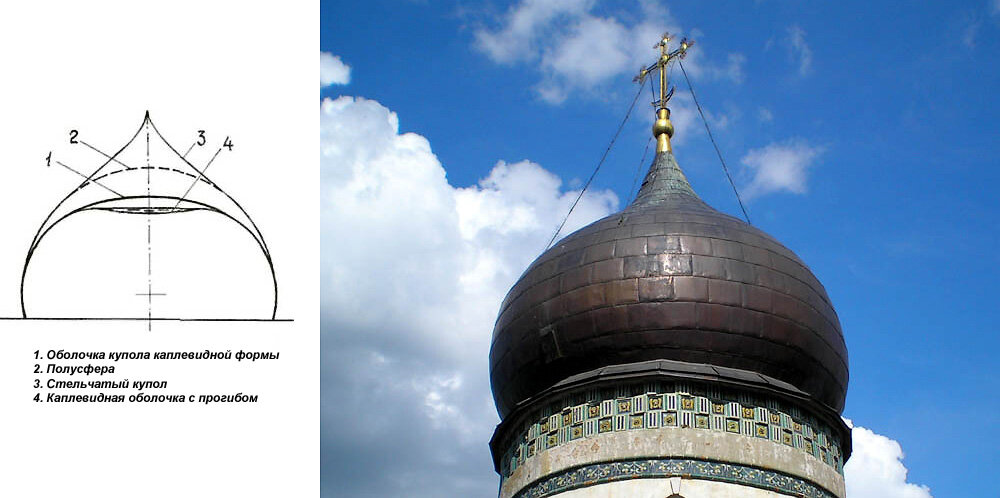

Автор выдвинул предположение, что проектировщикам было нужно принять во внимание многовековой опыт строительства стрельчатых куполов церквей. Такая форма обеспечивает жесткость даже при небольшой толщине, а конусное завершение не позволяет дождевой воде и снегу скапливаться на куполе.
Изображение из статьи "Не ставший куполом тысячелетия", фото Вячеслава Лопатина.

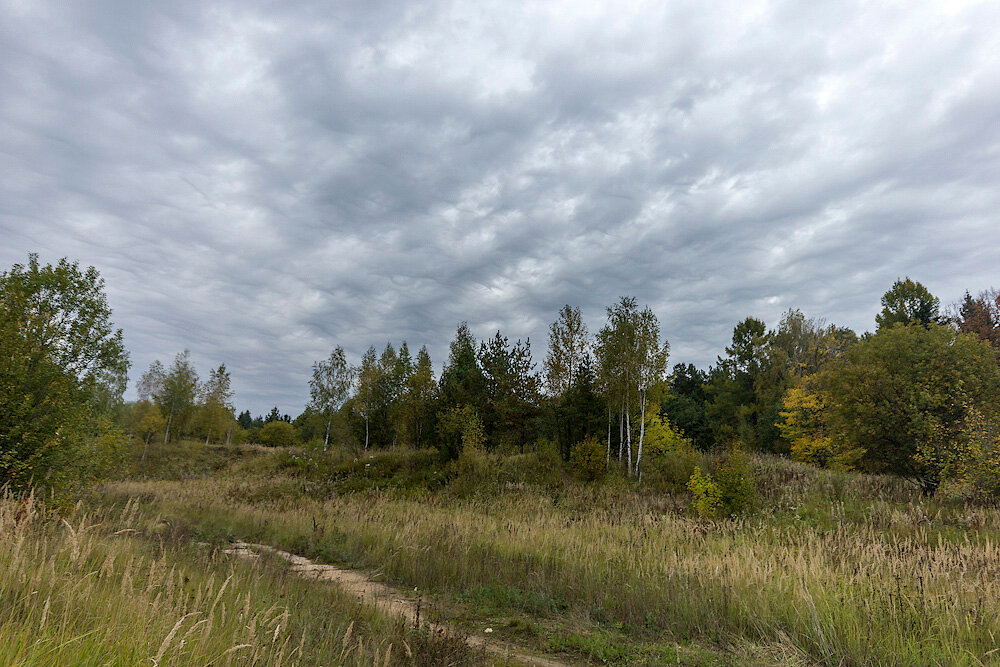

13. Сейчас каждый, кто хочет посетить место, где стоял купол, легко может это сделать.

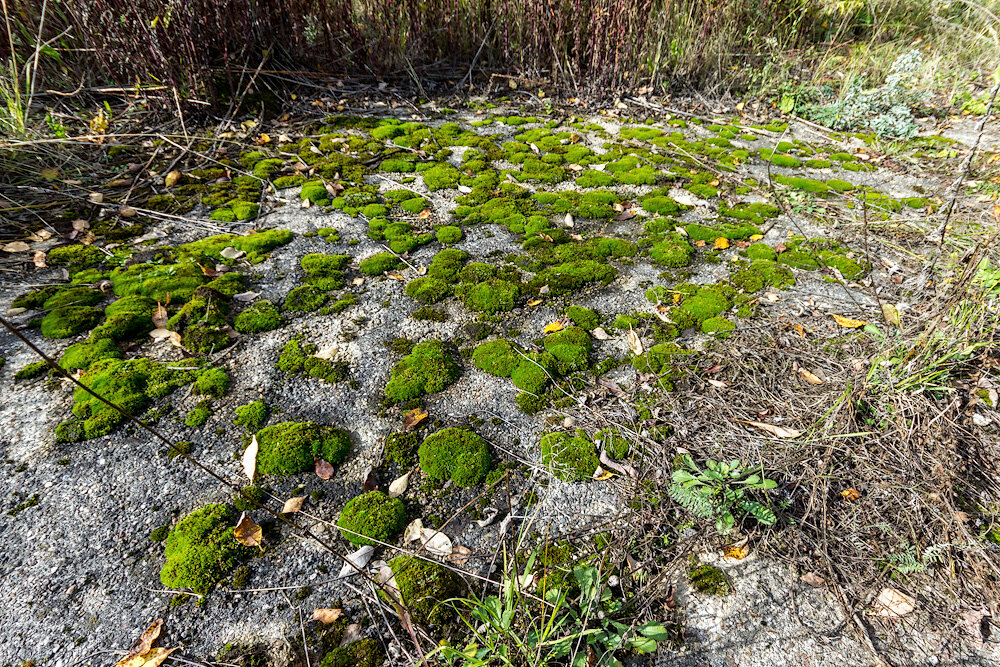

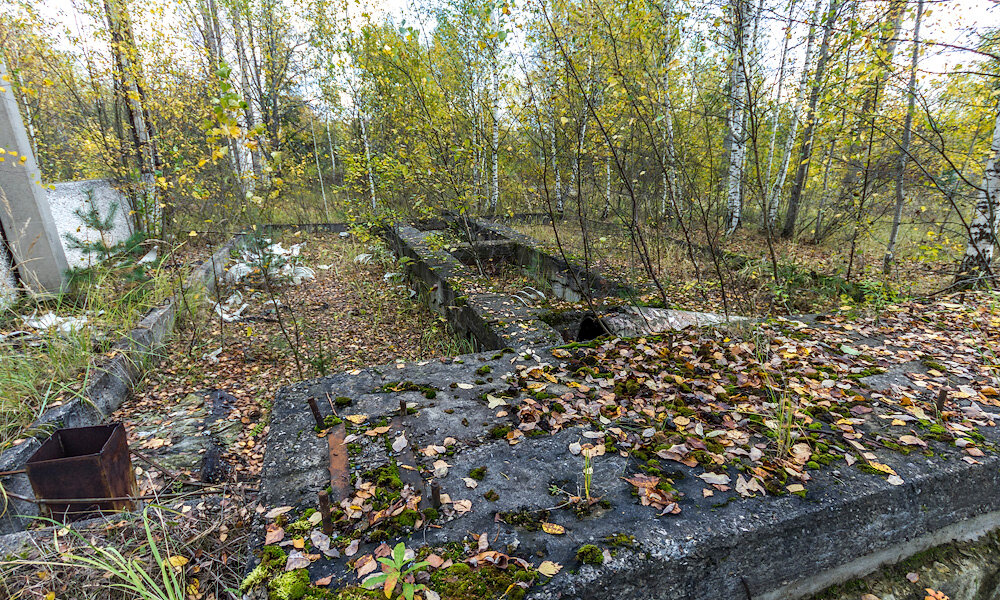

14. Среди буйной природы тут и там можно встретить обширные забетонированные площадки, покрытые колониями мха.
15. Руины купола окружены валом из земли, выбранной из котлована при строительстве.
16. А вот и нынешний вид того пространства, которое должно было быть спрятано под куполом. Фундамент начинается от точки съемки и перекрывает все вплоть до синей будки, рядом с которой можно увидеть опоры на противоположном краю.

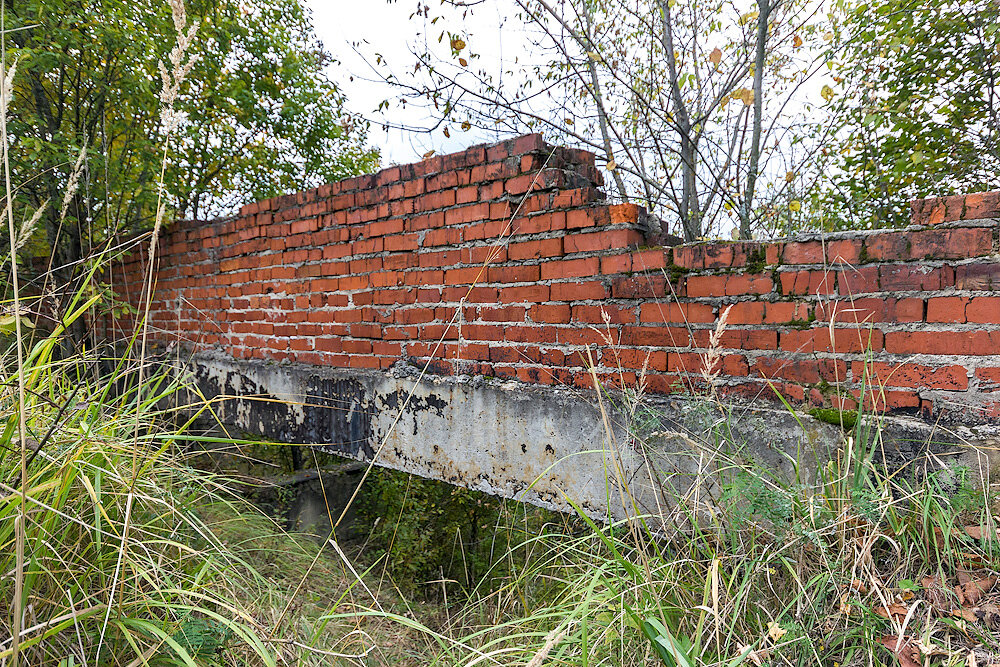

17. Так выглядит внешняя граница купола. Кирпичная стенка должна была скрывать точки крепления оболочки к опорам фундамента.

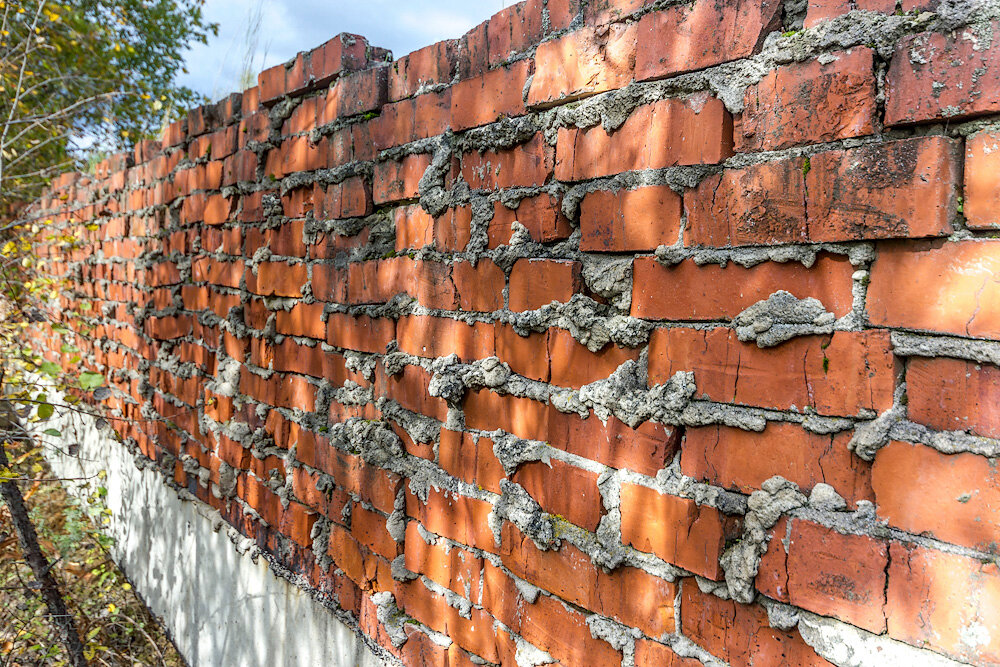

18. Кажется, что стену клал школьник-неумеха. Это памятник той неорганизованности, которая погубила "купол тысячелетия".

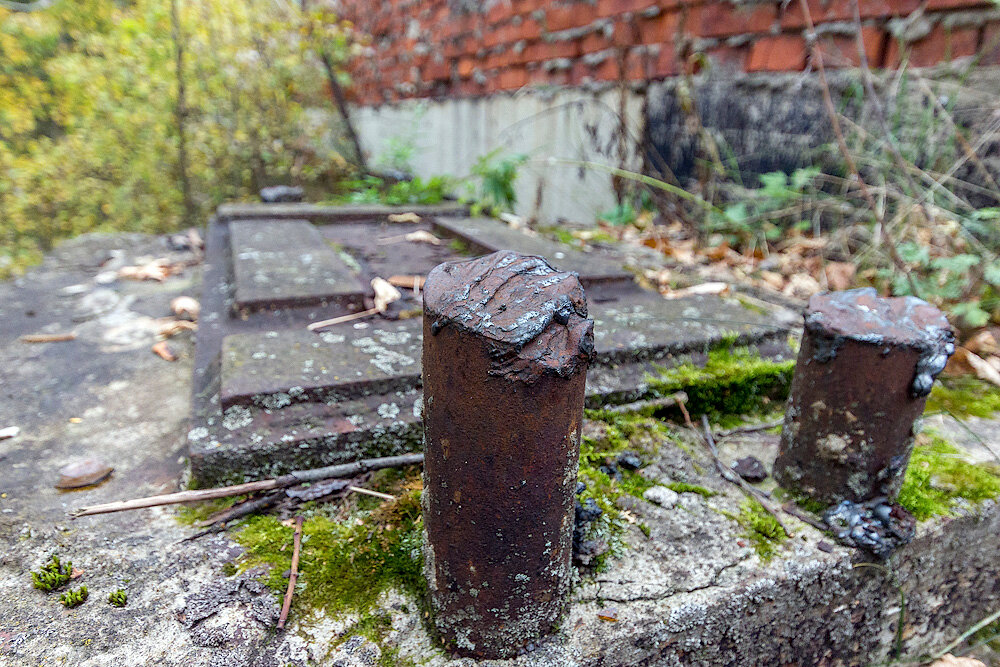

19. Сразу за стеной находятся опоры нижнего внешнего кольца оболочки. В бетон вмурована мощная станина и четыре стальных стержня толщиной в несколько сантиметров. Нагрузка на каждую такую опору должна была составлять около 300 тонн.

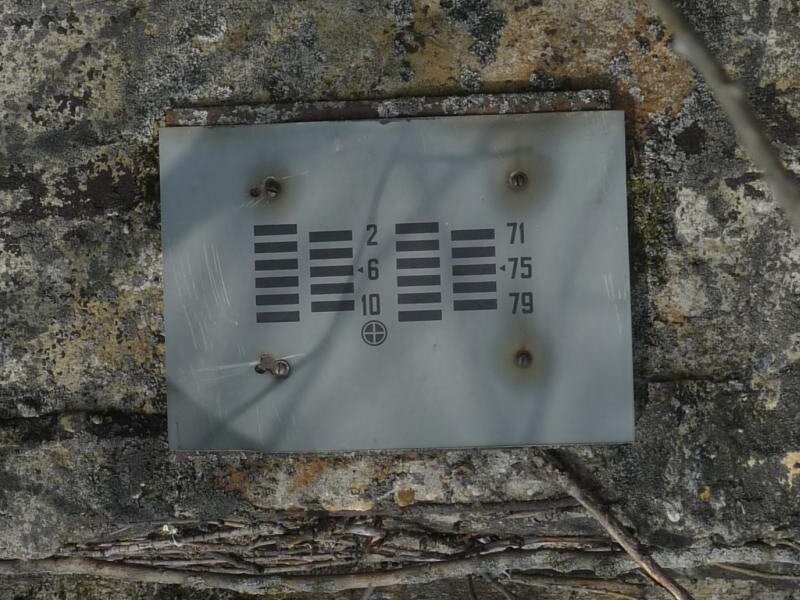

20. На некоторых опорах сохранились вот такие таблички. Цифры на них, очевидно, отвечают за опоры, а штрихи — за секции купола, ведь на каждые четыре секции приходилось по три опоры.
Фото peter_2a46m.

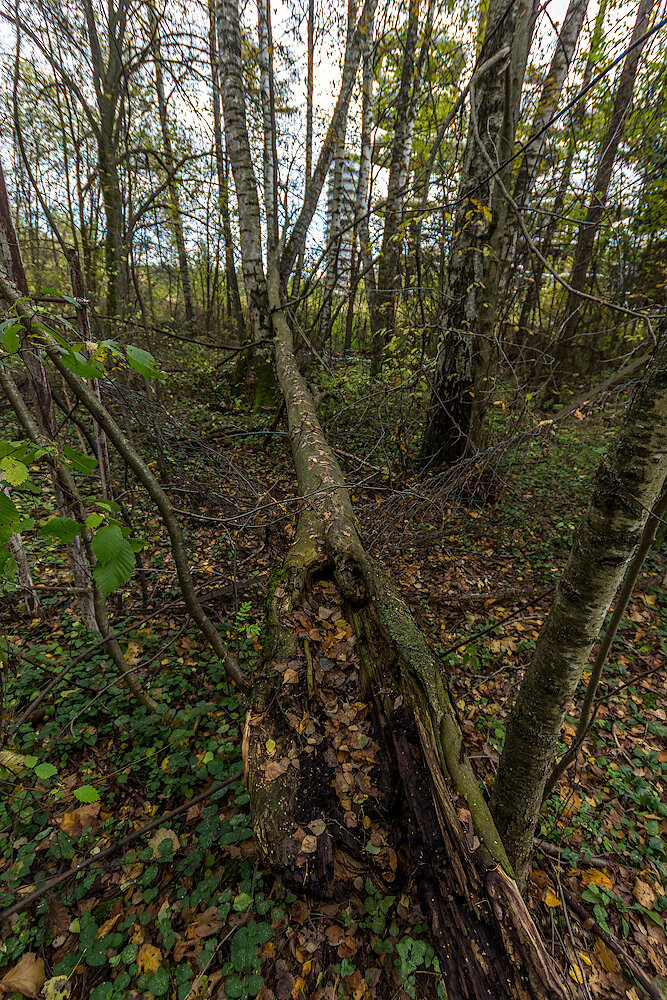

21. Сразу за стеной начинается спуск в низину, так как уровень земли под куполом был сделан несколько ниже окружающей местности. Среди тридцатилетних берез стоят опоры внутренних колец оболочки купола. Расстояние между внешними и внутренними фундаментами — 2,5 метра.

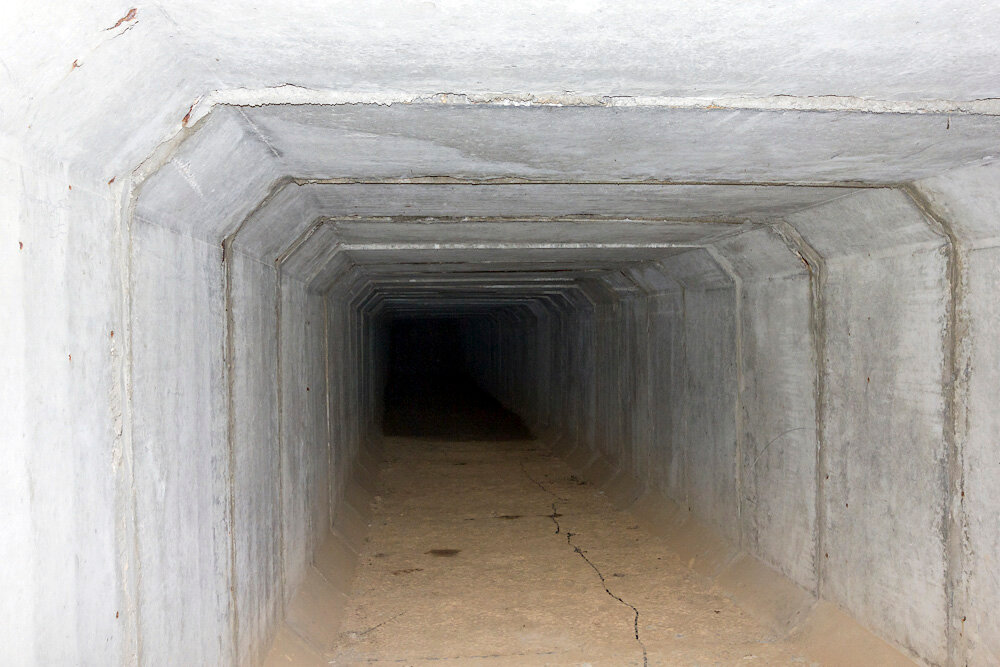

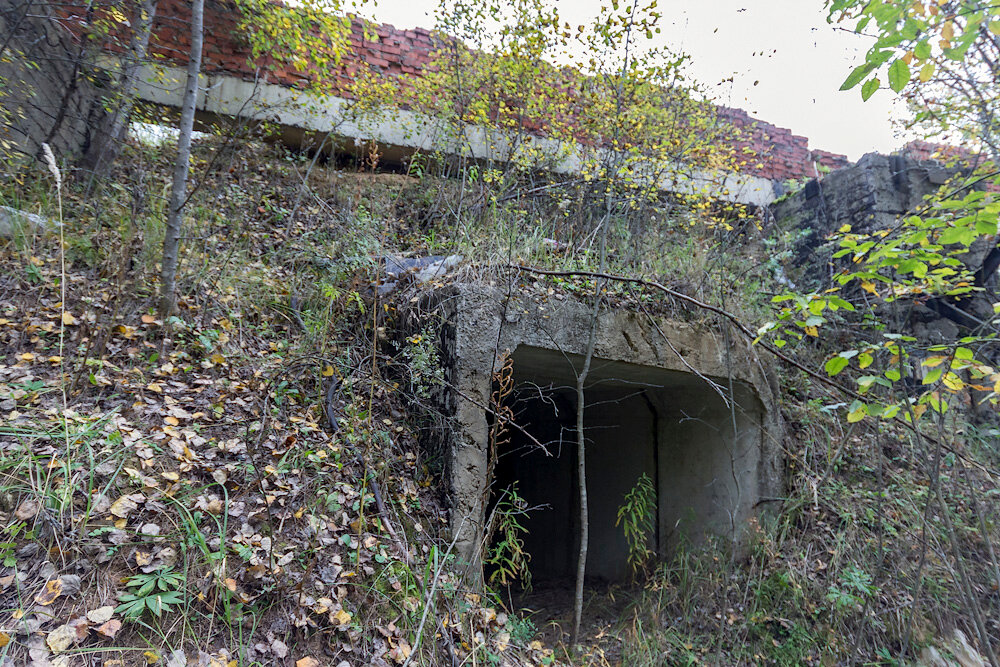

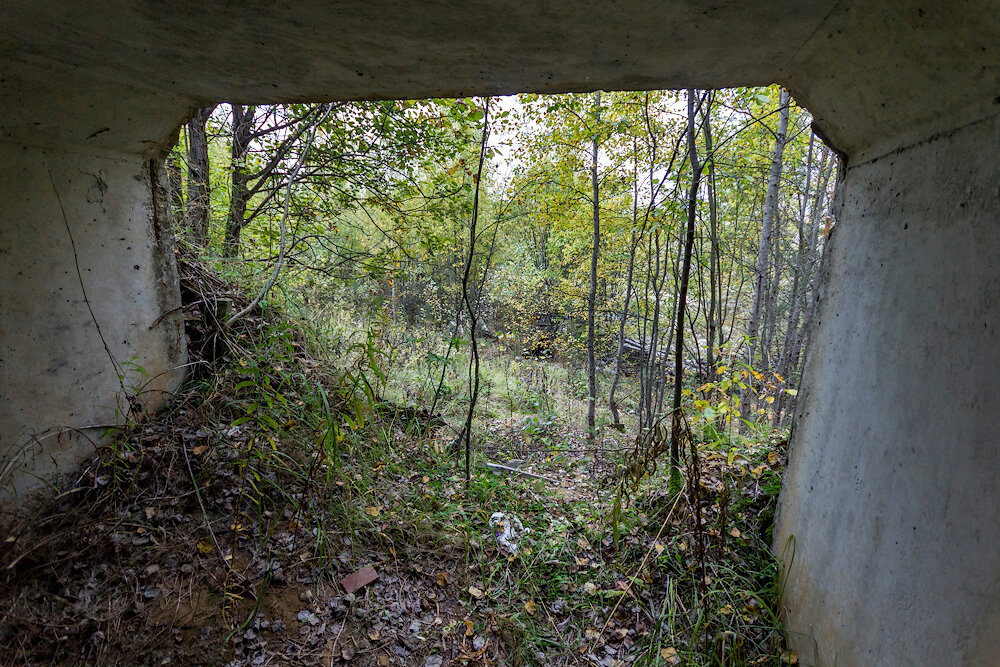

22. В одном месте внутрь купола проложен туннель.
23. Судя по высоте всего в два метра, это должен был быть кабельный коллектор.
24. Темный коридор направлен в сторону полигона ВЭИ, скрытого в лесу неподалеку. Но еще ближе в том направлении находится кладбище...

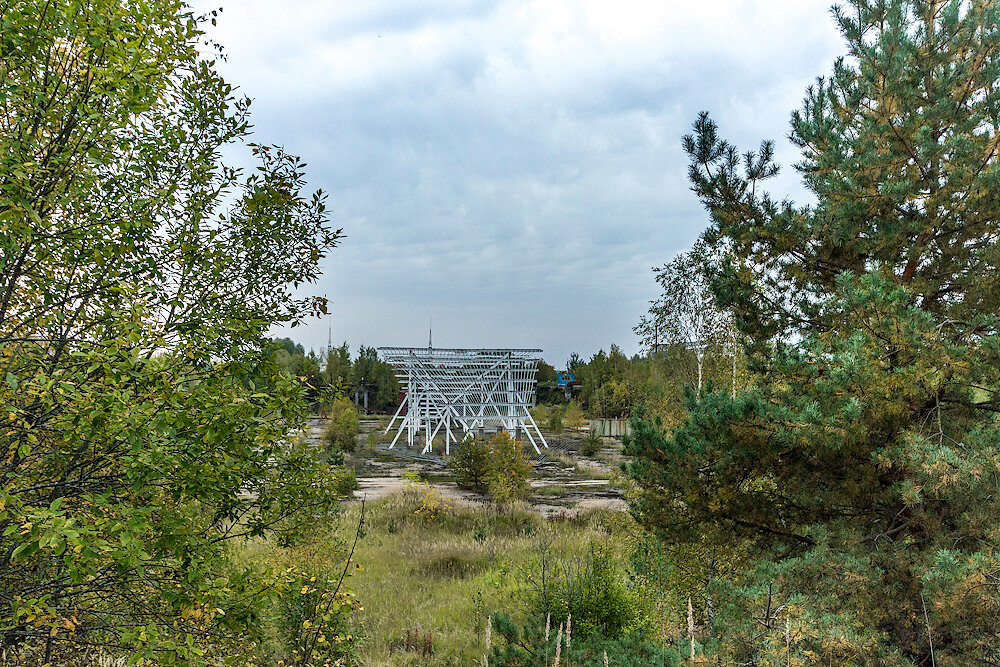

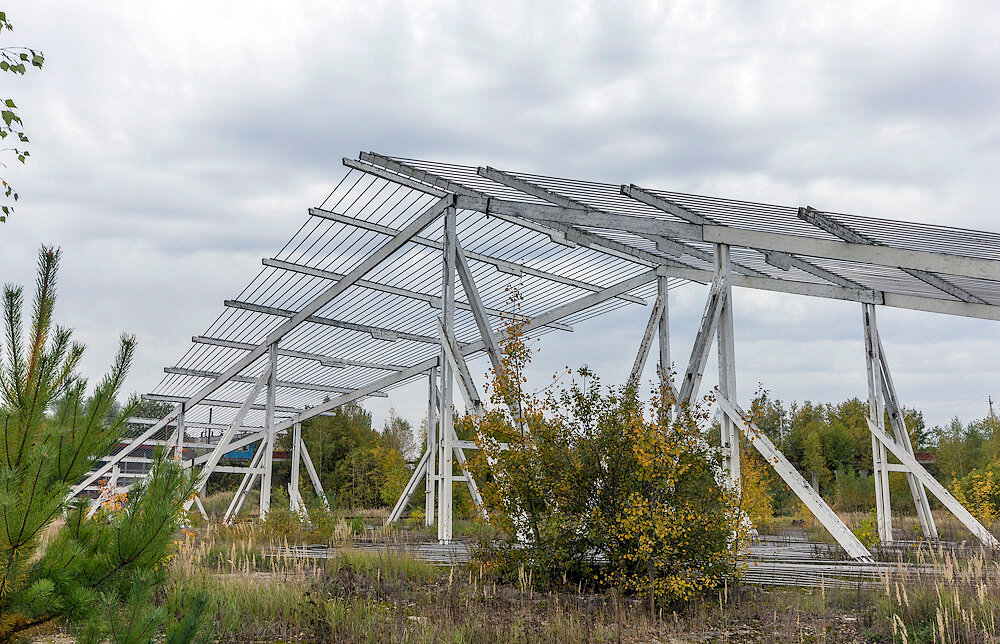

25. В центре бетонированной площадки посреди руин сейчас можно лицезреть сооружение странного вида, напоминающее теплицу.

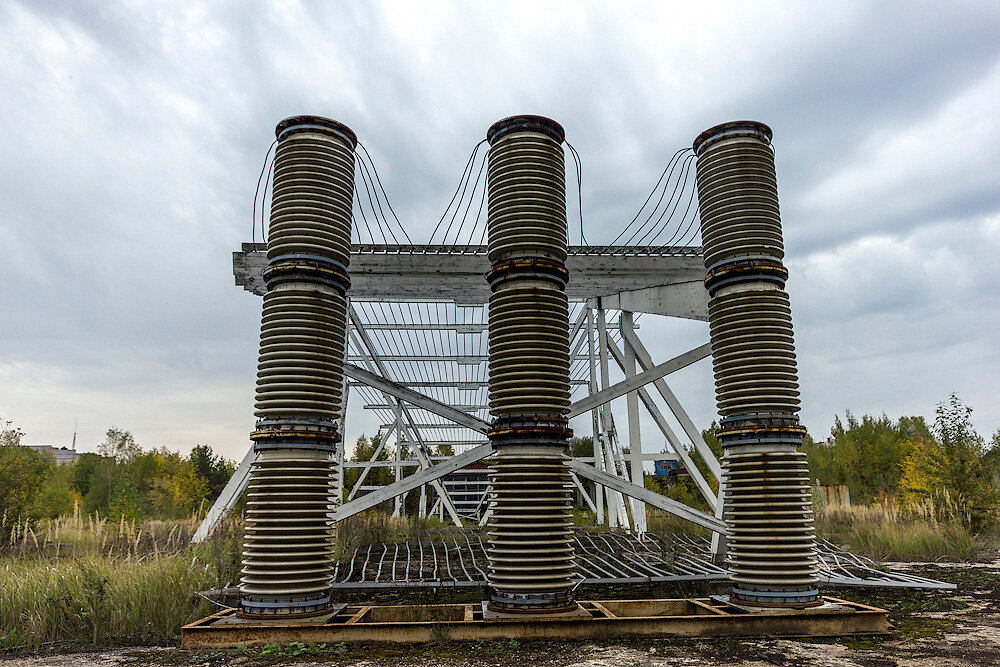

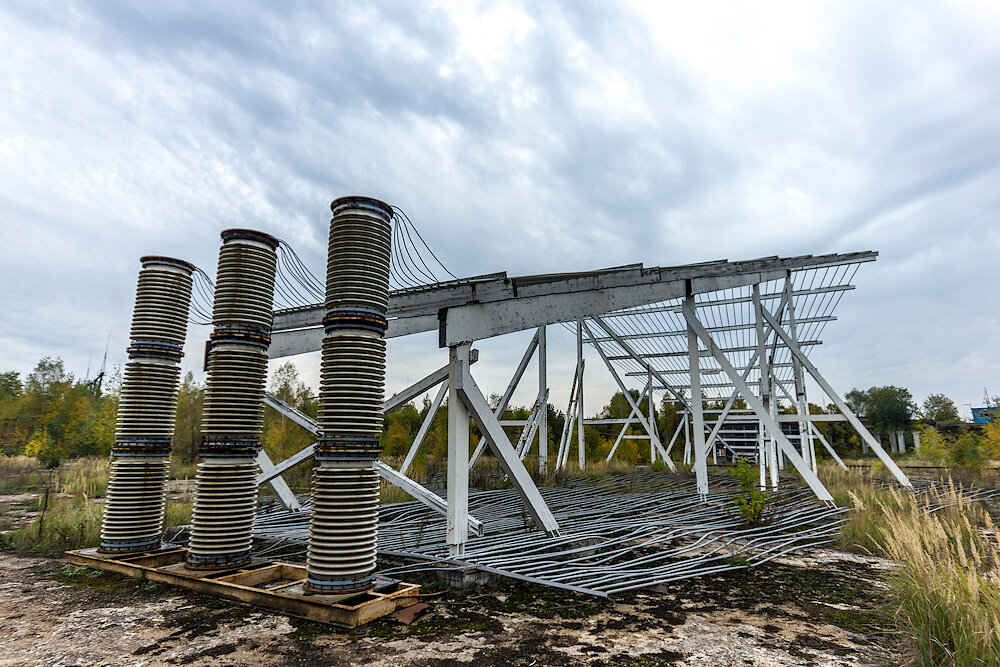

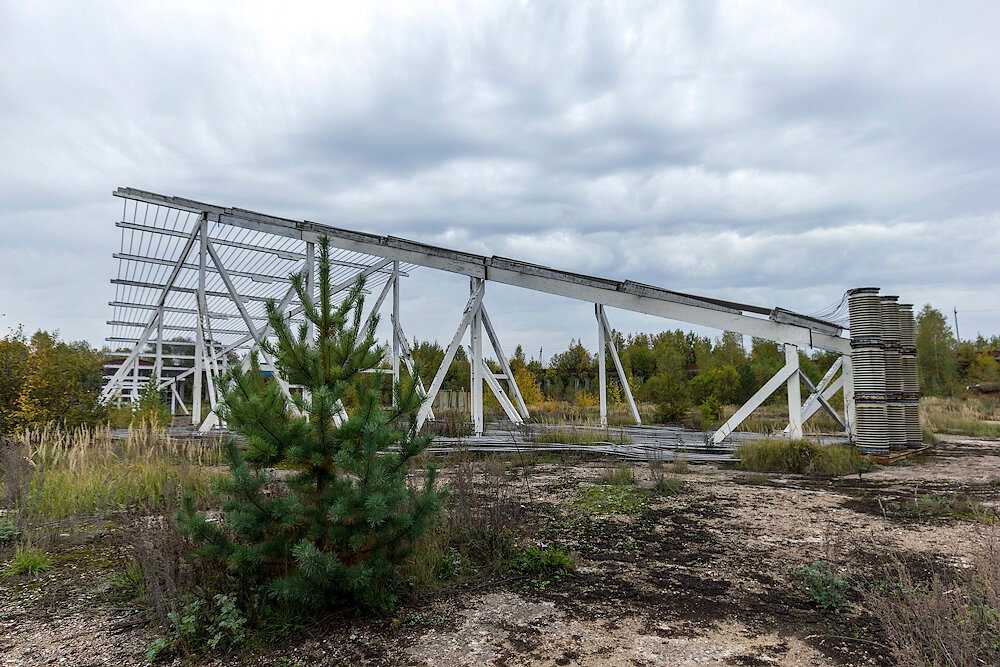

26. Эта штуковина называется "Стационарный имитатор электромагнитного импульса „Аллюр"".
27. Ряды верхних и нижних электродов соединяются с обкладками мощных конденсаторов, скрытых внутри огромных изоляторов.
28. Стенд предназначен для испытания электроники и боевой техники к воздействиям мощных электромагнитных импульсов. В межэлектродном пространстве могут быть сгенерированы импульсы с напряженностью электрического поля до 70 кВ/м, что при высоте установки в 10 метров составляет 700 тысяч вольт.
29. "Аллюр" занимает лишь малую долю площади бывшего купола. На остальной части ВЭИ устроил свалку ненужного оборудования.

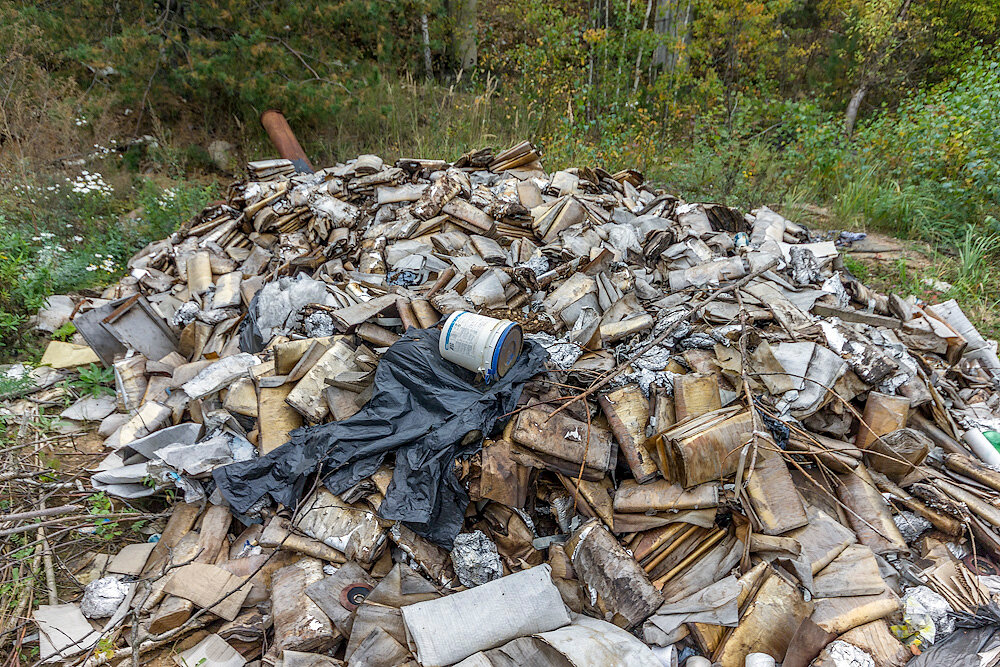

30. Вот целая гора промасленной бумаги от конденсаторов переменного тока.

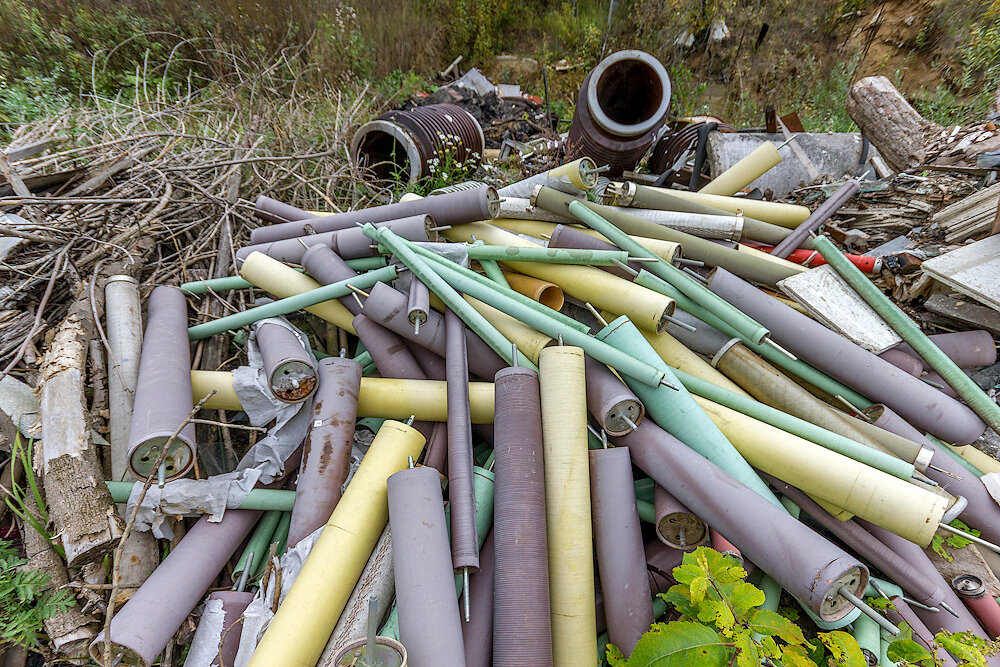

31. А здесь — какие-то трубки, похожие на конденсаторы.

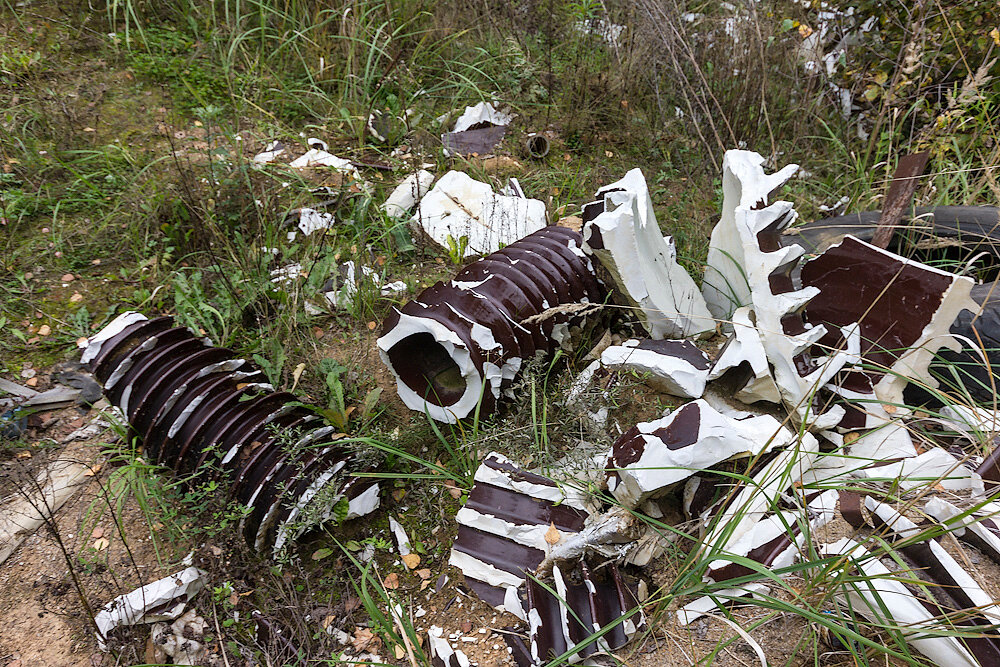

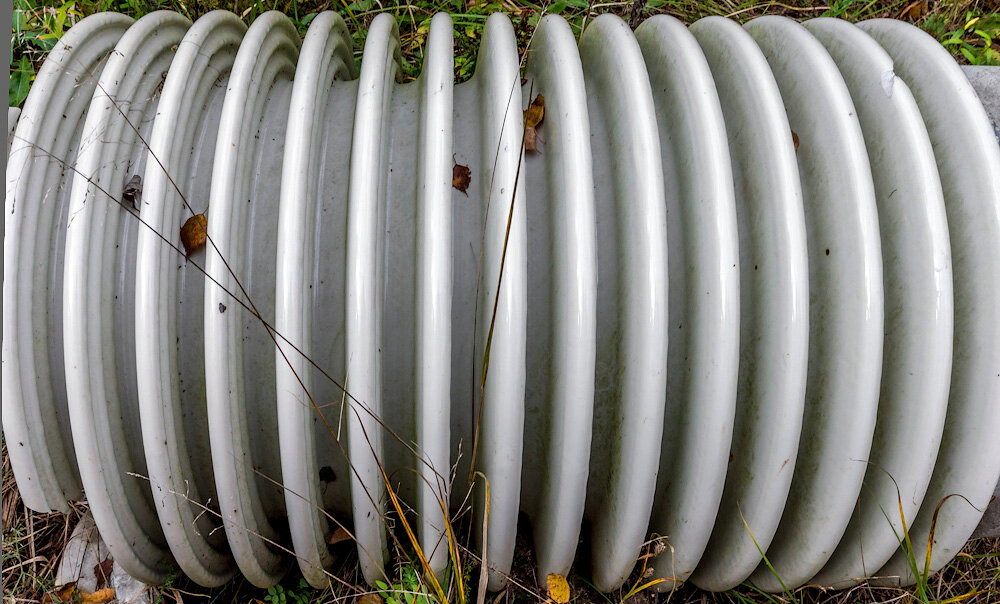

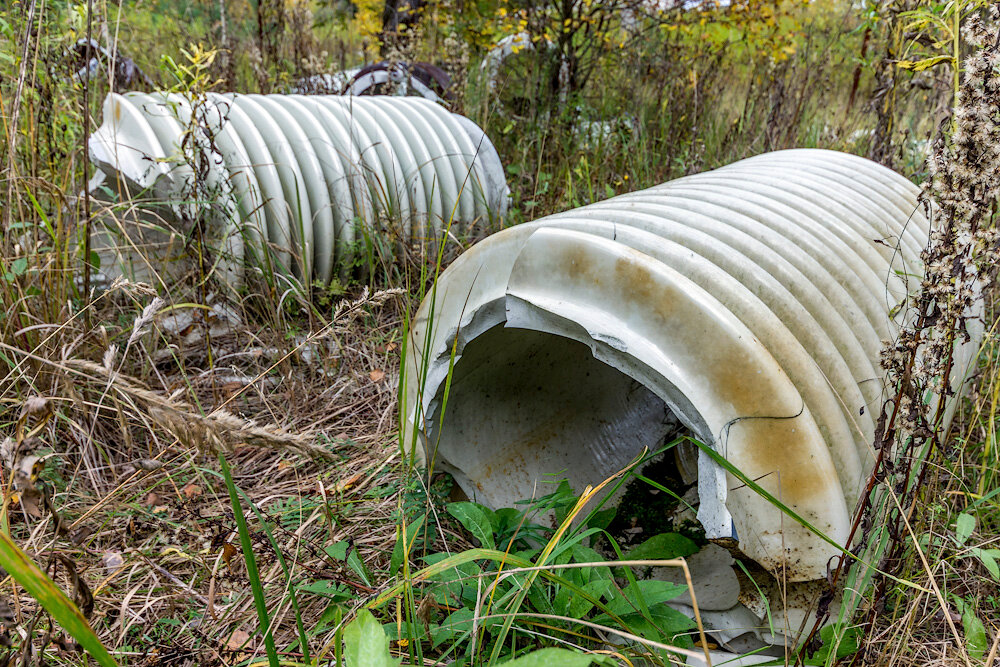

32. Но больше всего изоляторов. Они разных размеров и цветов, разбросаны повсюду.
33.

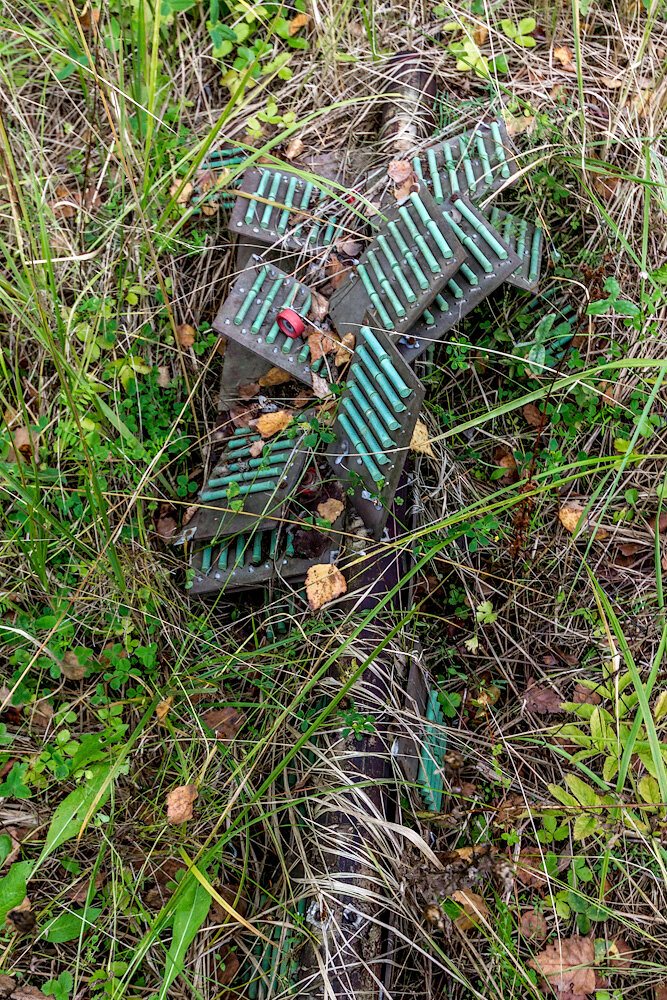

34. Еще в траве валяется такое "дерево" с платами вместо листьев.

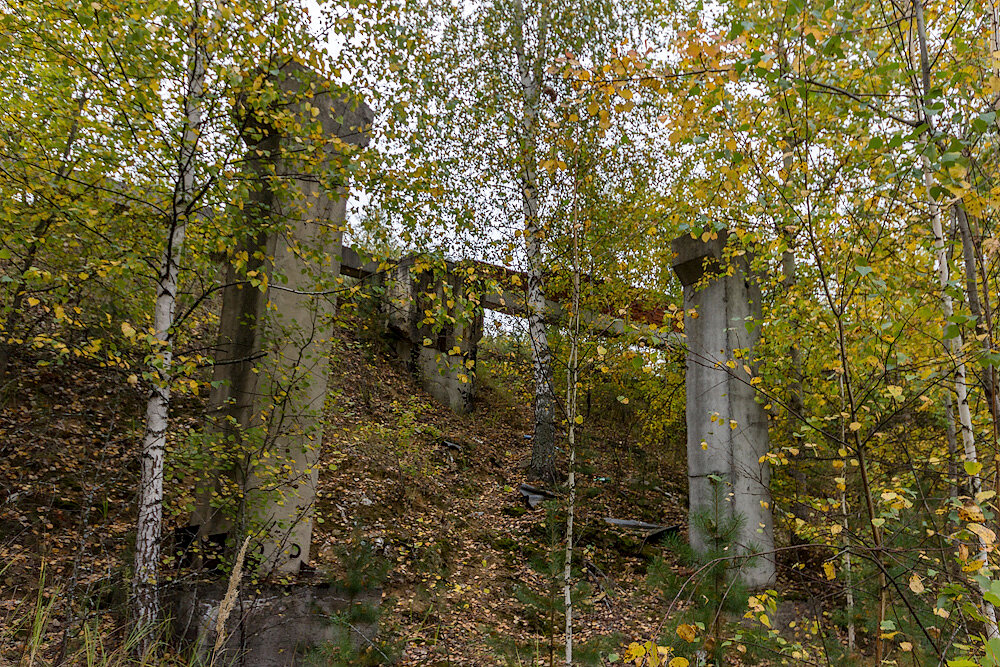

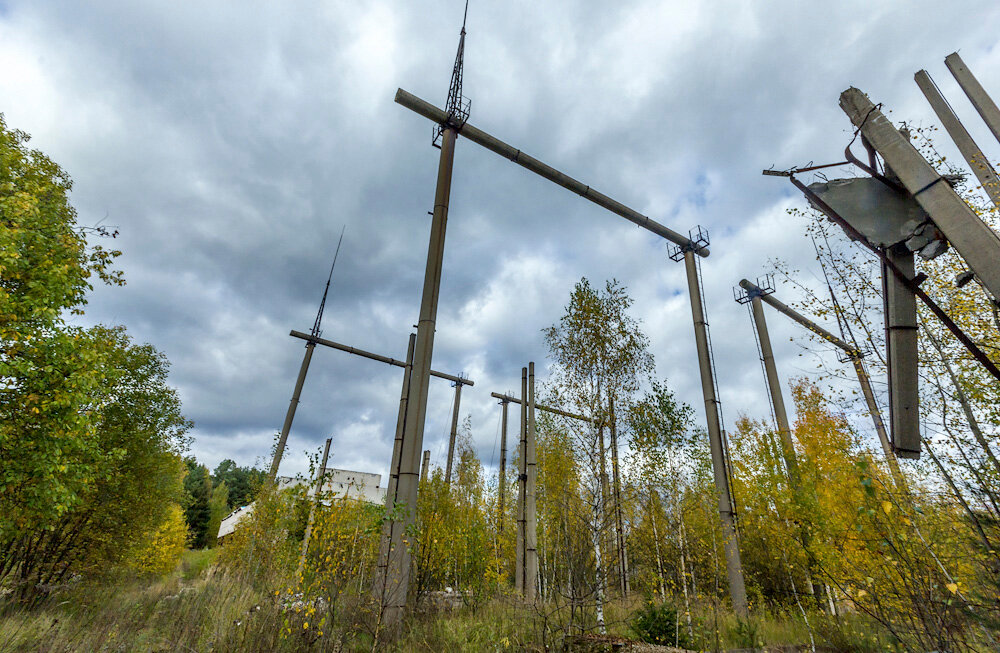

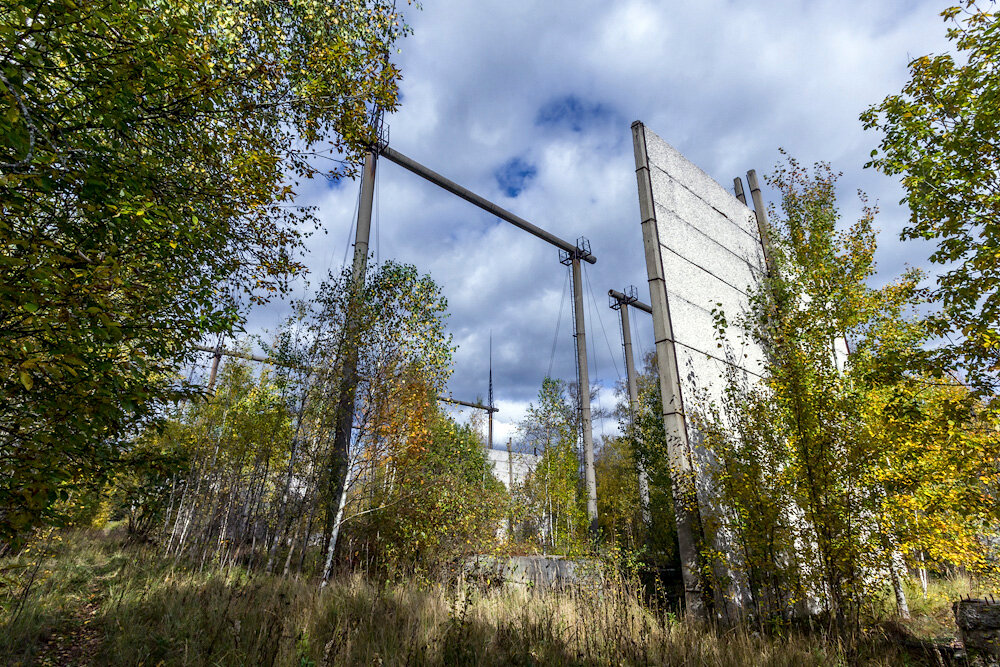

35. Для купола неподалеку начали строить собственную подстанцию, но закончить ее не успели.
36. Уже почти тридцать лет здесь все заброшено.
37.

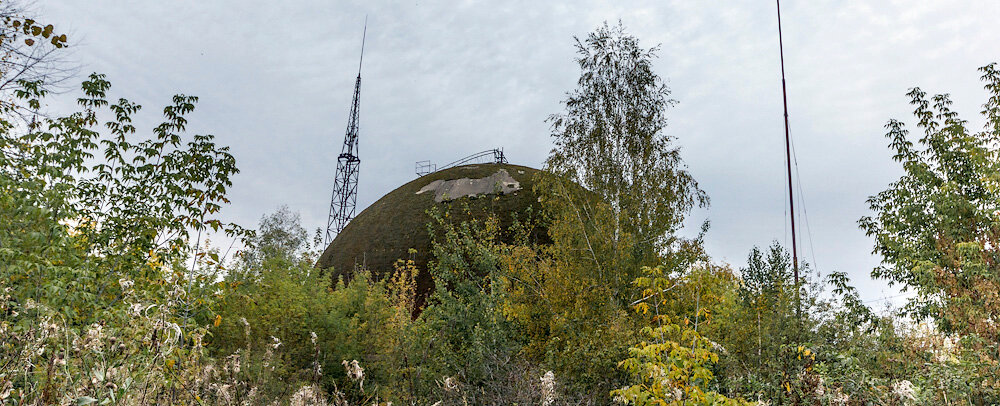

38. Надо сказать, что на территории ВЭИ до сих пор стоит испытательный корпус с купольным завершением, так называемый "Малый купол", но с больши́м его и сравнивать смешно.
39. Оказавшись в эти местах, нельзя не посетить полигон ВЭИ, спрятанный в живописном лесу к северу от основной территории института.
40. Так как сторож, несмотря на воскресный день, отказался пропустить меня на территорию через ворота, пришлось уведомить его, что я проникну на территорию со стороны леса. Против этого он не возражал.
41. Внешний периметр объекта находится в полуразрушенном состоянии и преодолеть его не представляет никакого труда. За деревьями виднеется башня единственной до сих пор рабочей установки — Открытого высоковольтного стенда, позволяющего имитировать разряды типа грозовых.
42. Но меня больше интересовали неработающие установки, довольно антуражные на вид.
43. Это — установка постоянного напряжения до 2,25 мегавольта.

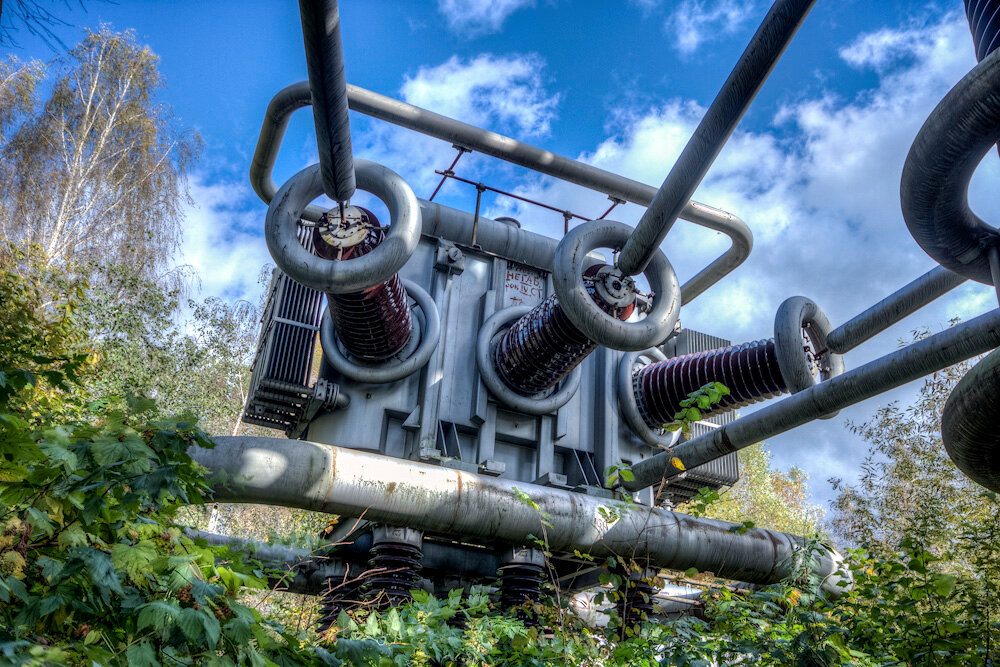

44. Питание осуществлялось вот от этого трансформатора. Кажется, он произведен в ГДР в 1986 году. "Бублики" предназначены для нераспространения разрядов в окружающее пространство.
45. Установку явно не эксплуатировали уже лет двадцать. Она успела проржаветь и покрыться зелеными водорослями.
46. Стенд по уши зарос молодыми деревцами. Чтобы провести какие-либо испытания, пришлось бы сначала долго и упорно расчищать площадку.
47. Несмотря на это, установка завораживает своим видом.

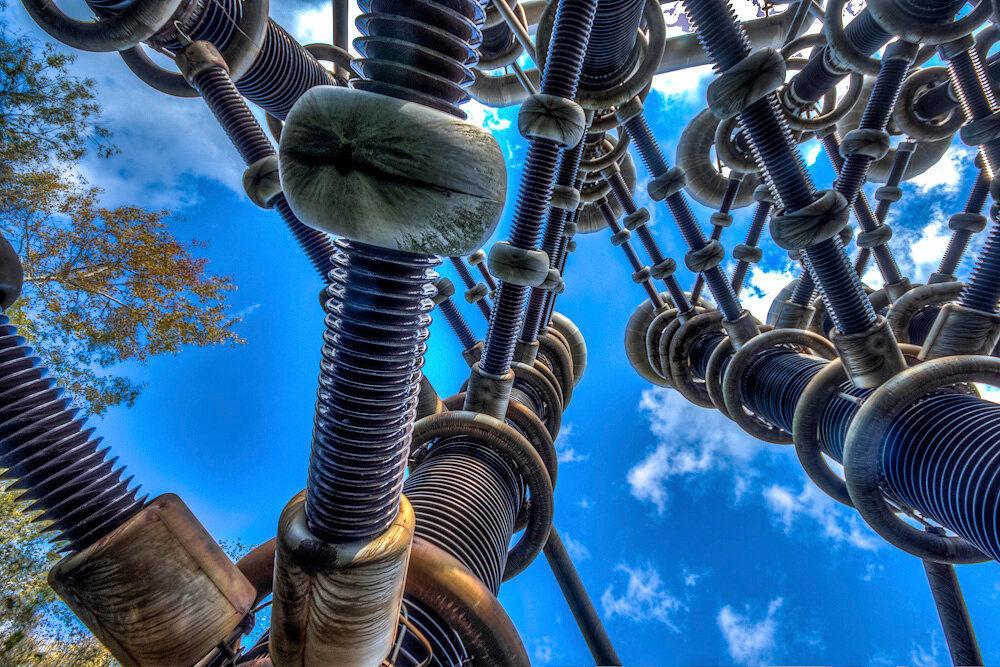

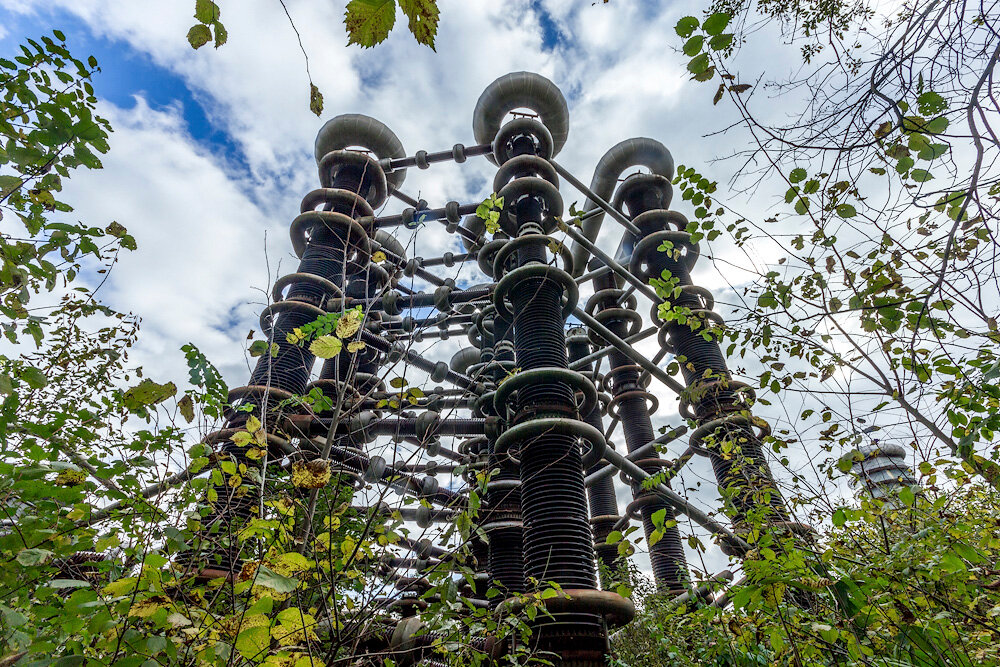

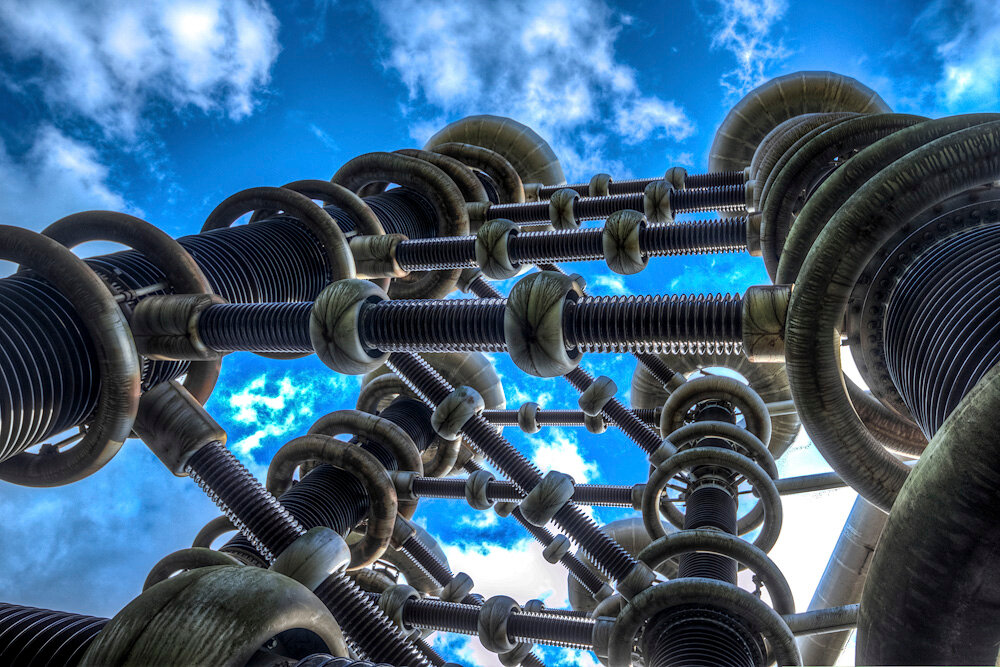

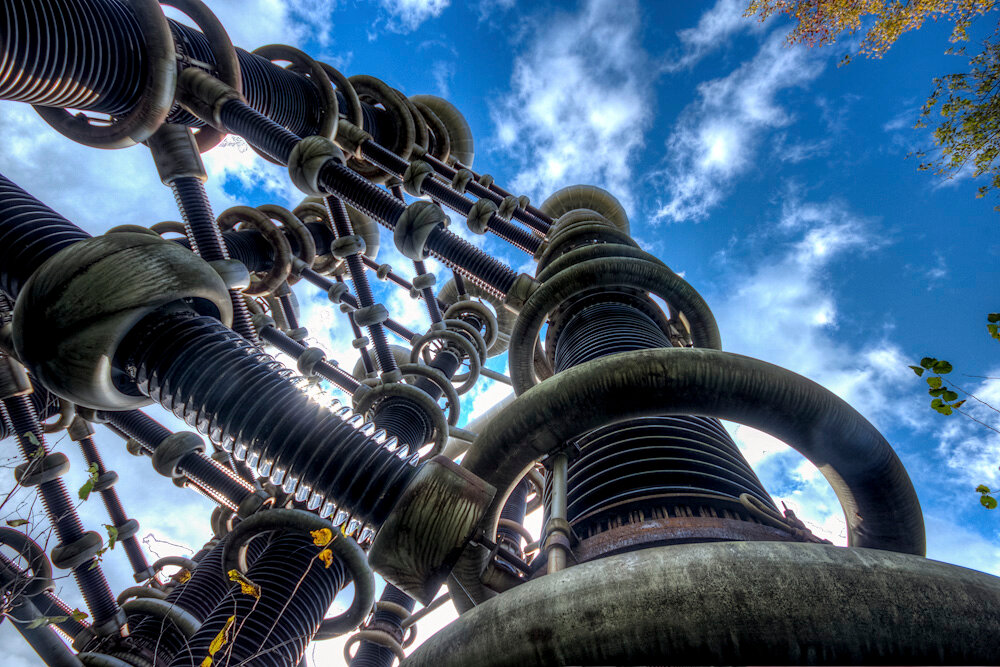

48. Скорее всего, она представляет собой генератор Кокрофта-Уолтона, основанный на принципе действия умножителя Грейнахера.

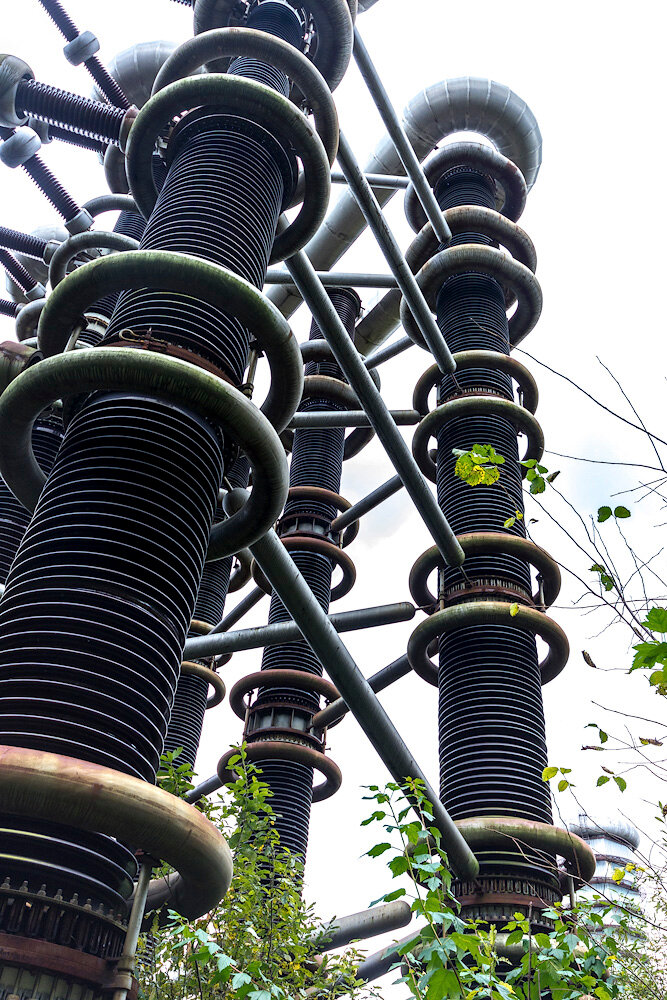

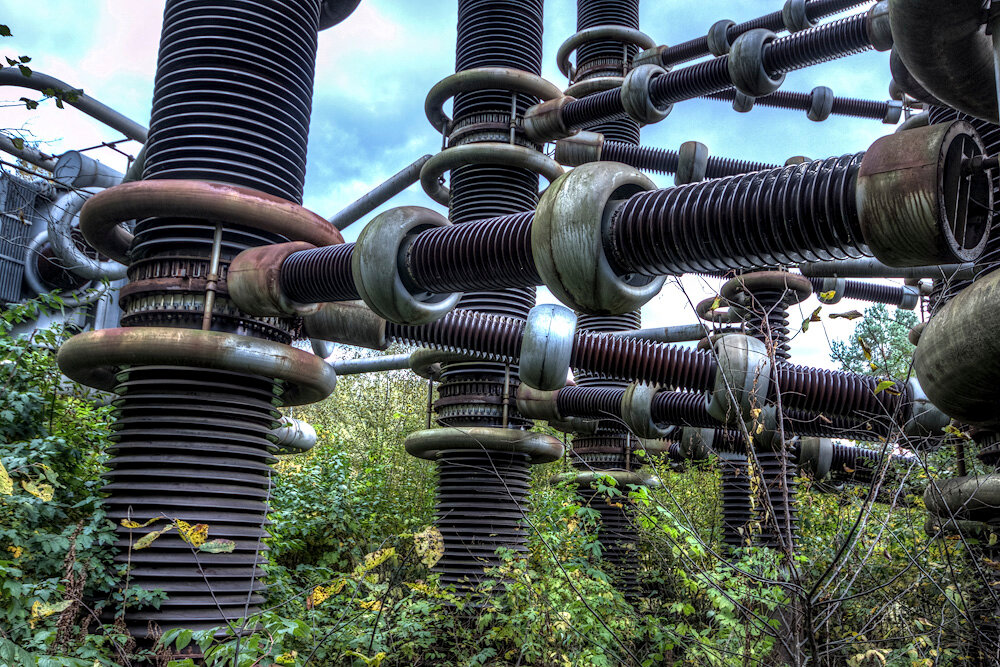

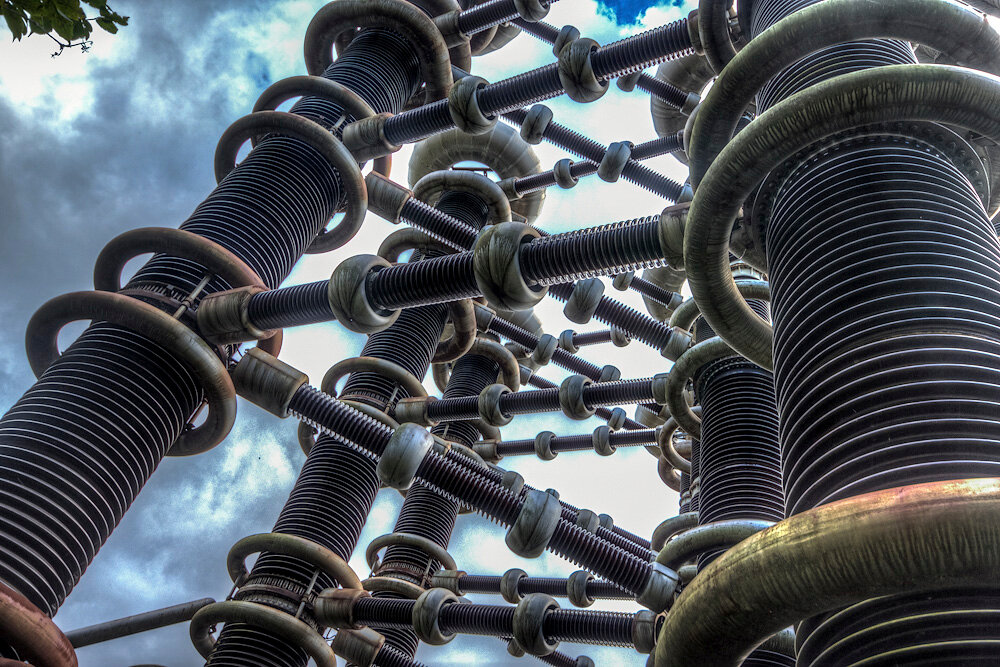

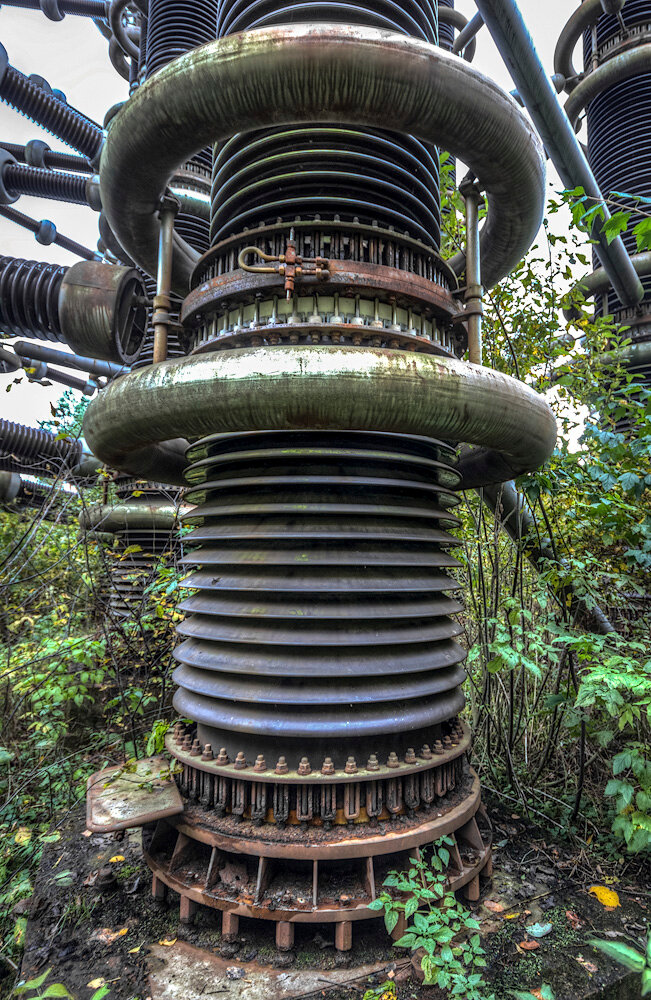

49. Это каскад конденсаторов, заключенных в мощные изоляторы. Конденсаторы соединяются диодами, в местах примыкания окруженных металлическими торами.
50. Что-то подобное можно найти и в Питере.

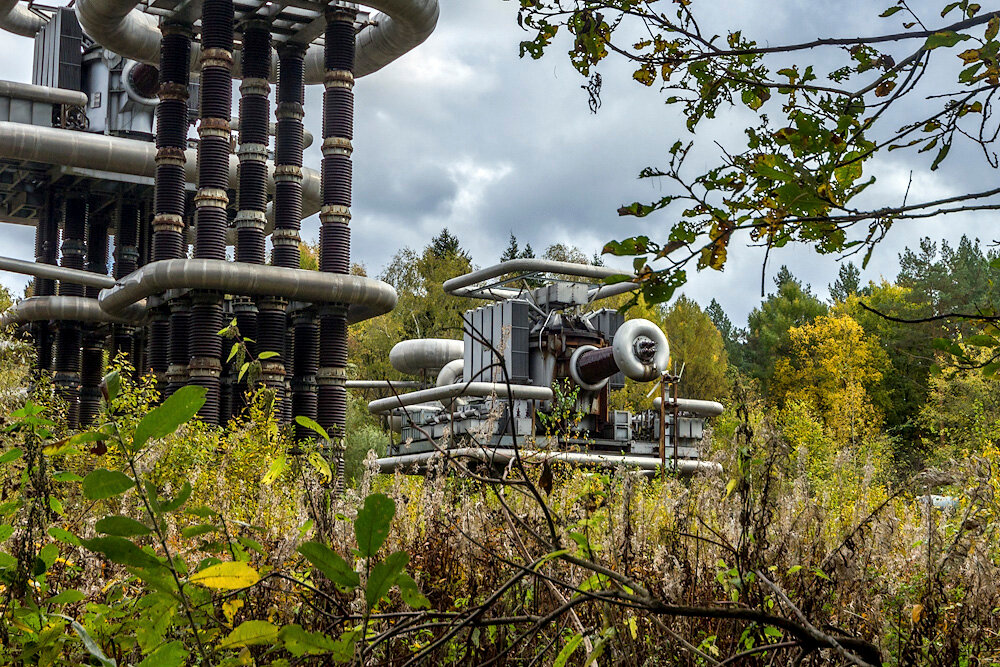

51. В самой дальней части площадки находится второй неработающий стенд, размерами поболее. Он представляет собой каскад из трех трансформаторов, первый из которых установлен прямо на земле.

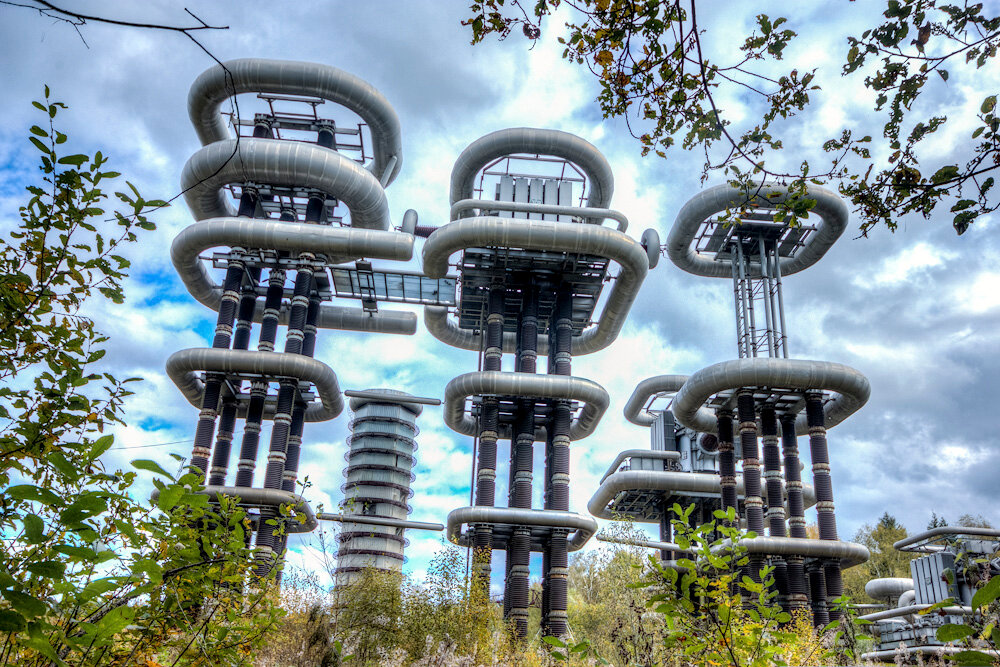

52. Еще два трансформатора находятся на вершинах башен, собранных в виде генераторов Маркса. Установка позволяла получать импульсы переменного напряжения до 3 мегавольт. В процессе генерации коммутационного импульса был получен разряд длиной 80 метров.
