Сургутская ГРЭС-2. Самая мощная в России
За недавнее время мне довелось посетить две электростанции, которые являются самыми мощными в России в своем сегменте. Первая — это Саяно-Шушенская ГЭС, вторая — Сургутская ГРЭС-2. В данном посте речь пойдет о последней.
Аббревиатура "ГРЭС" расшифровывается, как государственная районная электростанция. С течением времени термин "ГРЭС" потерял свой первоначальный смысл ("районная") и в современном понимании означает, как правило, конденсационную электростанцию (КЭС) большой мощности, работающую в объединенной энергосистеме наряду с другими крупными электростанциями.

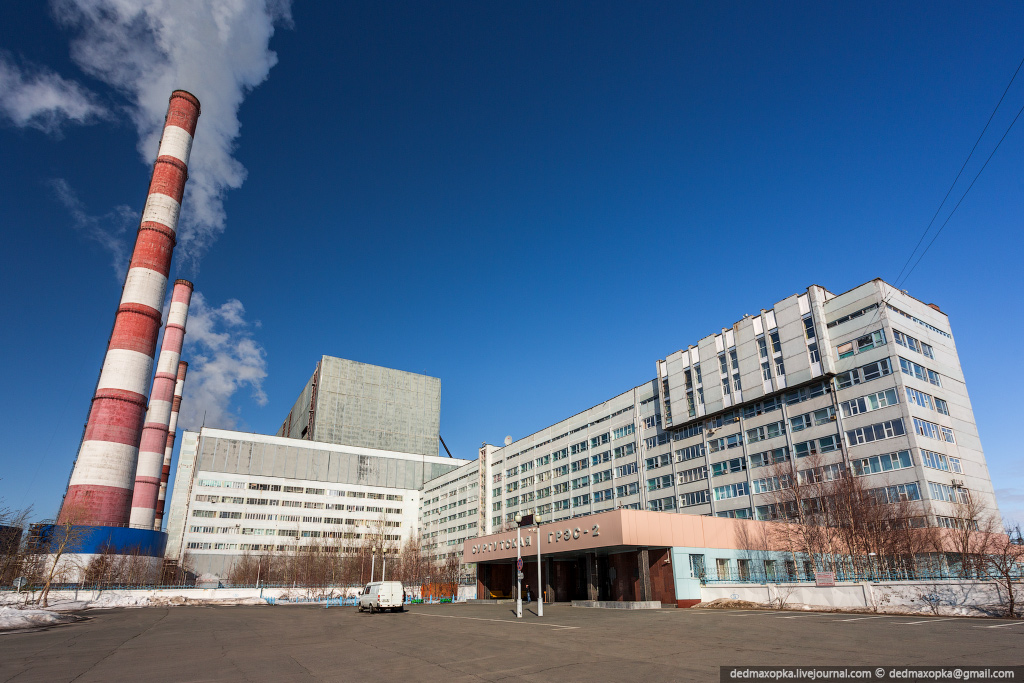

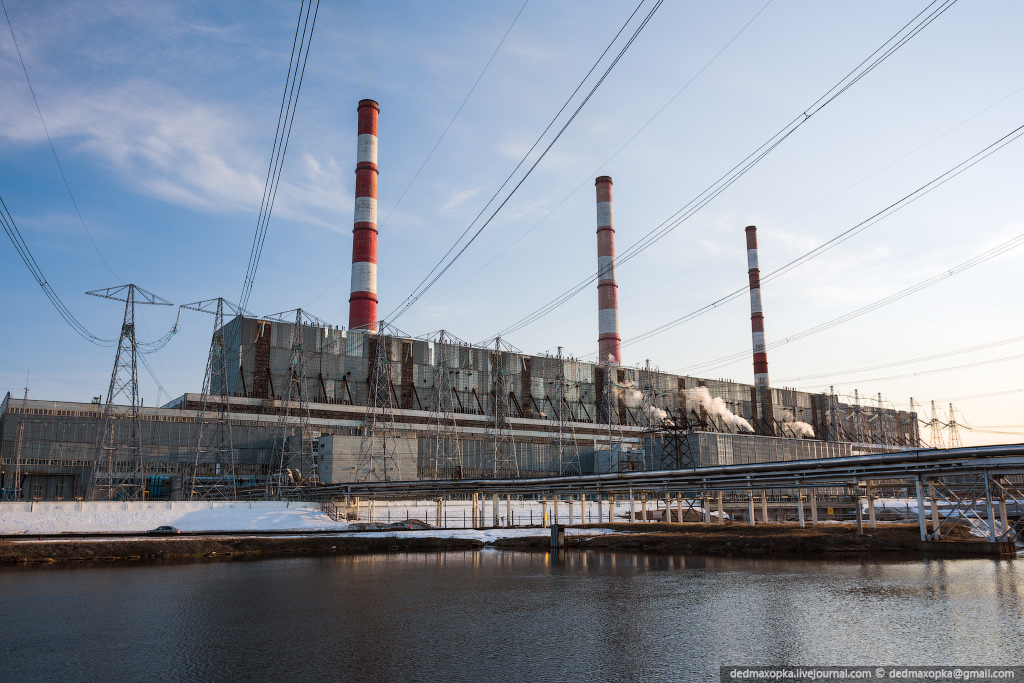

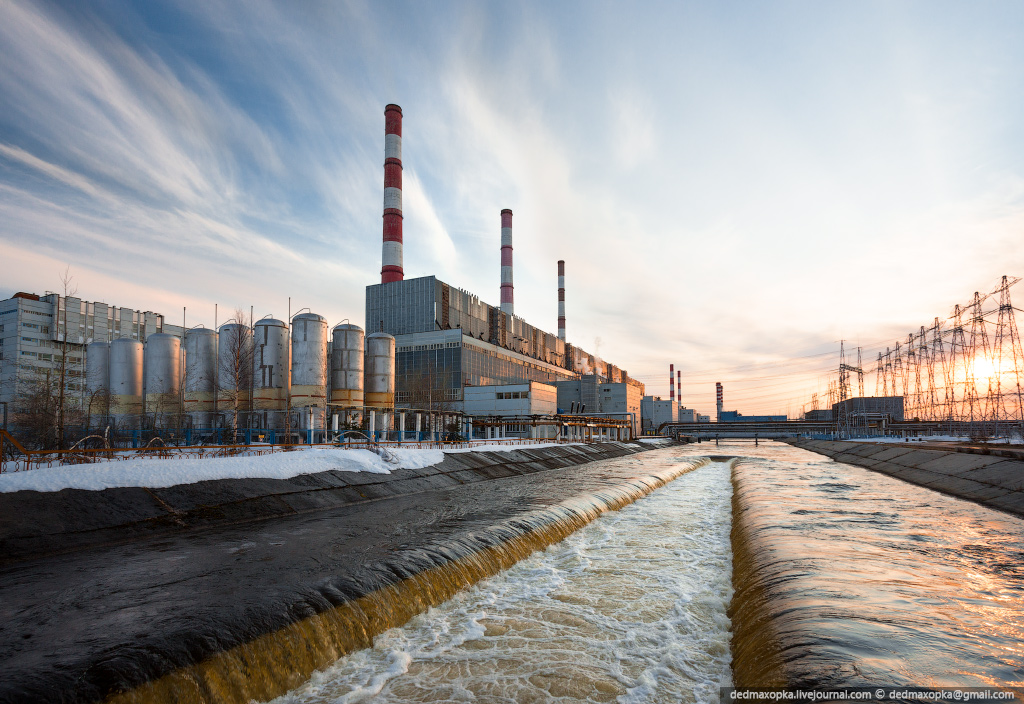

1. Сургутская ГРЭС-2 — филиал Э.ОН Россия, расположенный в г. Сургуте Ханты-Мансийского автономного округа — Югры.
2.
В 1980-х годах в связи с бурными темпами роста добычи нефти и газа на территории среднего Приобья возник энергодефицита. Была необходимость совершить скачок выработки электроэнергии в Тюменской области: необходимо было увеличить долю производимой электроэнергии в пять раз. Было решено построить мощную электростанцию городе Сургуте — в нефтяной столице России.
Проект станции был запущен в работу в соответствии с постановлением Совета Министров СССР от 15 ноября 1979 года № 1000. Ввод первого блока состоялся 23 февраля 1985 года. Шесть основных энергоблоков на попутном газе были введены в строй в 1985—1988 годы.
По первоначальному проекту всего должно было быть введено 8 энергоблоков по 800 МВт, после чего суммарная мощность станции должна была составить 6400 МВт. Проектная рекордная мощность станции должна была сделать ее самой мощной тепловой электростанцией в мире, но два оставшихся блока на попутном газе не были введены в эксплуатацию и одна из трех труб ГРЭС не используется.
3.
Установленная мощность станции на данный момент составляет 5597,1 МВт, в том числе 797,1 МВт — мощность двух новых парогазовых энергоблоков, введенных в 3-м квартале 2011 года в рамках инвестиционной программы Э.ОН Россия. Такая мощность делает СуГРЭС-2 самой мощной тепловой электростанцией в России и второй в мире.
Строительство седьмого и восьмого энергоблоков по 400 МВт на природном газе осуществлялось вне первоначального проекта станции. Энергоблоки, использующие в качестве топлива очищенный природный газ, построены в отдельных зданиях, используют парогазовый цикл и имеют электрический КПД около 51-58%. Оборудование было поставлено американской компанией "Дженерал Электрик".

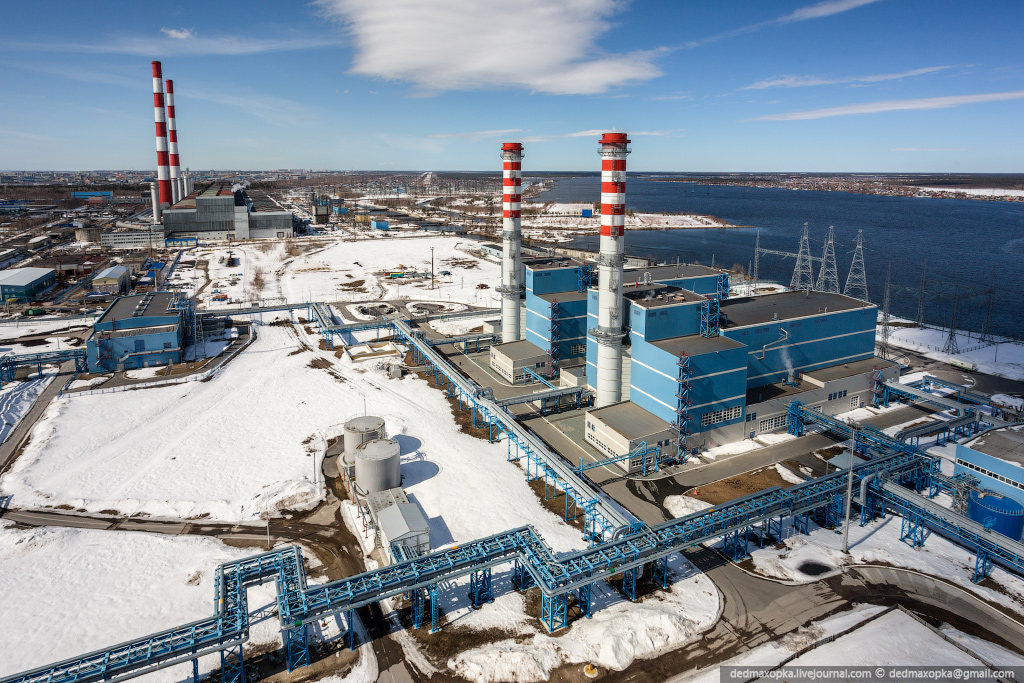

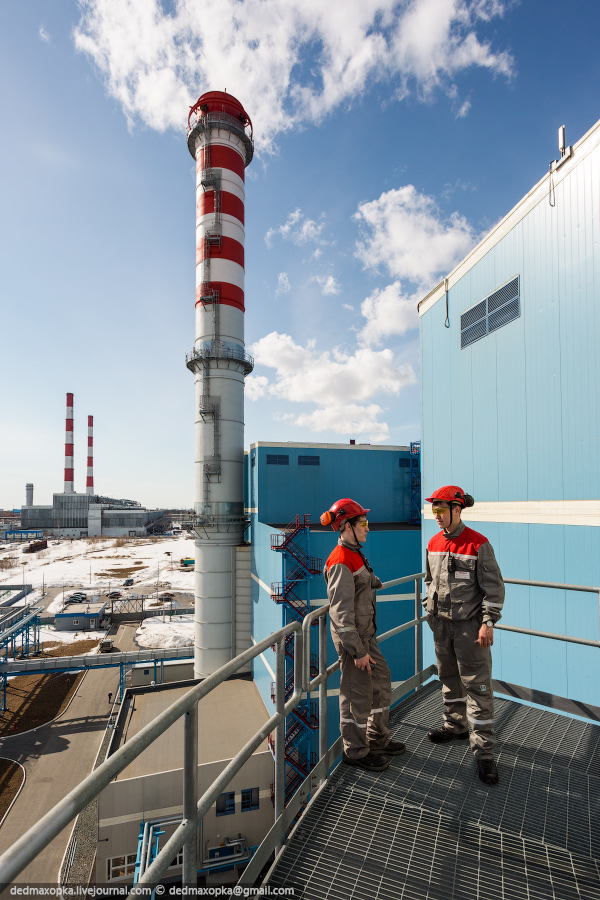

4. Энергоблоки №7 и №8. На заднем плане Сургутская ГРЭС-1.
Отличие парогазовых установок (новые 7-ой и 8-ой энергоблоки ПГУ) от паросиловых, используемых в первых 6 энергоблоках ПСУ — более высокое КПД, большая экологичность, меньшее потребление воды.
5. В 2012 году выработка электроэнергии достигла рекордного показателя за все время существования станции — 39,967 млрд. кВт.ч электроэнергии. Всего с момента пуска первого энергоблока Сургутская ГРЭС-2 выработала более 820 млрд. кВт.ч.
Сургутская ГРЭС-2 работает на попутном нефтяном газе (70%) и природном газе (30%), это делает ее более экологичной, в сравнении с любой другой ТЭС, работающей на угле.
Потому что: во-первых, газ — самый чистый вид топлива, который в отличие от угля, не дает сажи. Во-вторых, газ, который поступает на Сургутскую ГРЭС-2, проходит серьезную очистку. Прежде чем его направить в котел, из него извлекается сера и другие примеси.

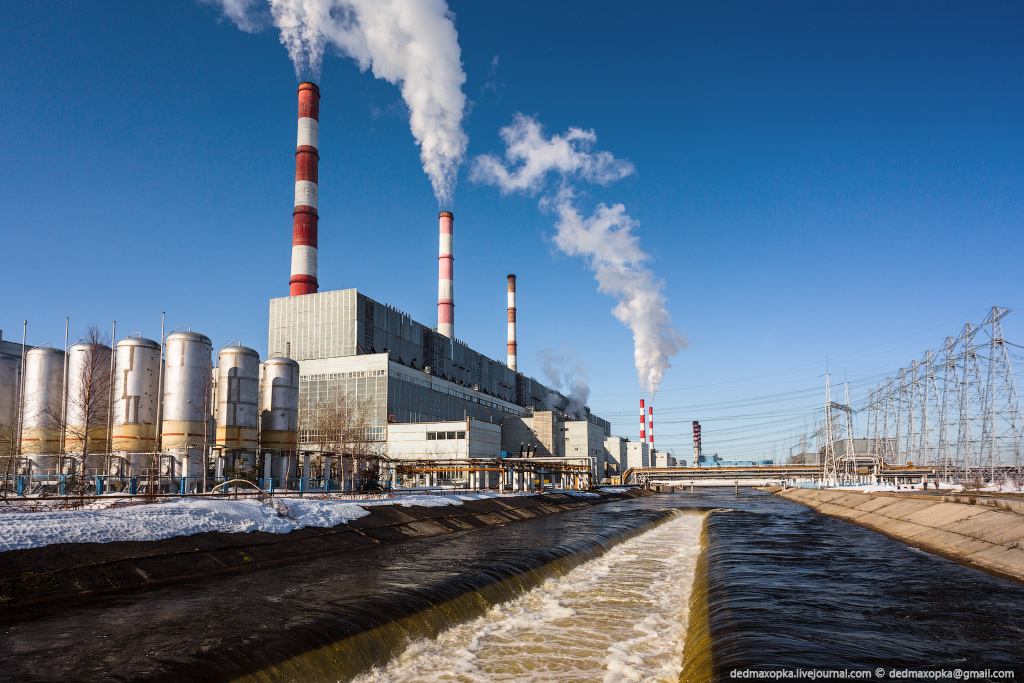

6. Наряду с выработкой электроэнергии СуГРЭС-2 обеспечивает теплом восточную часть города.

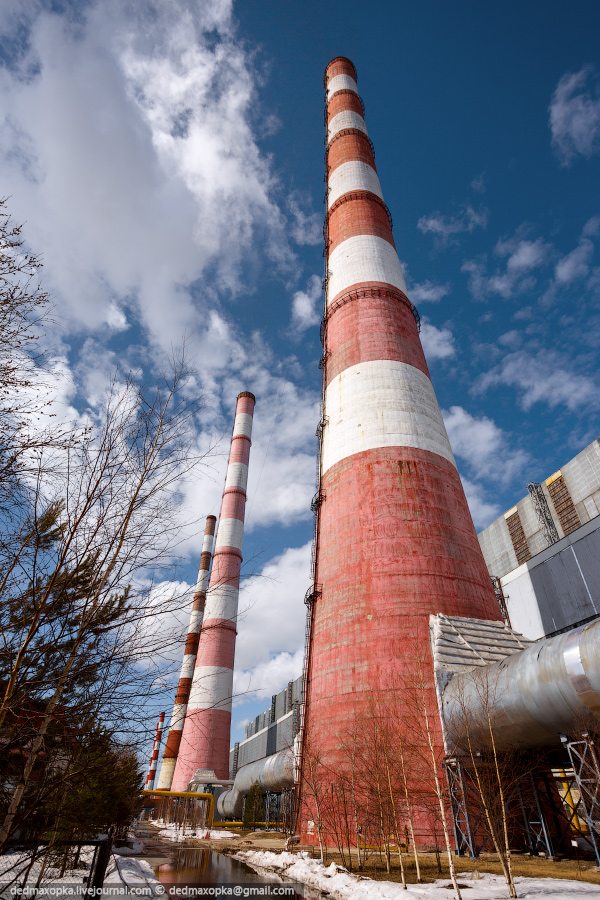

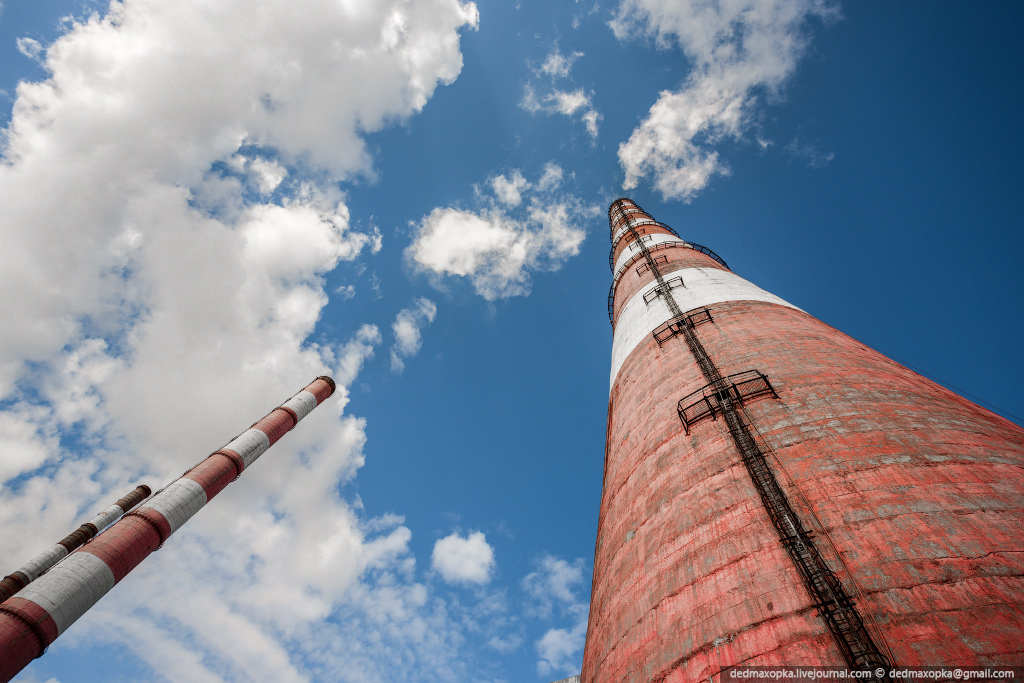

7. Высота труб 273 метра.

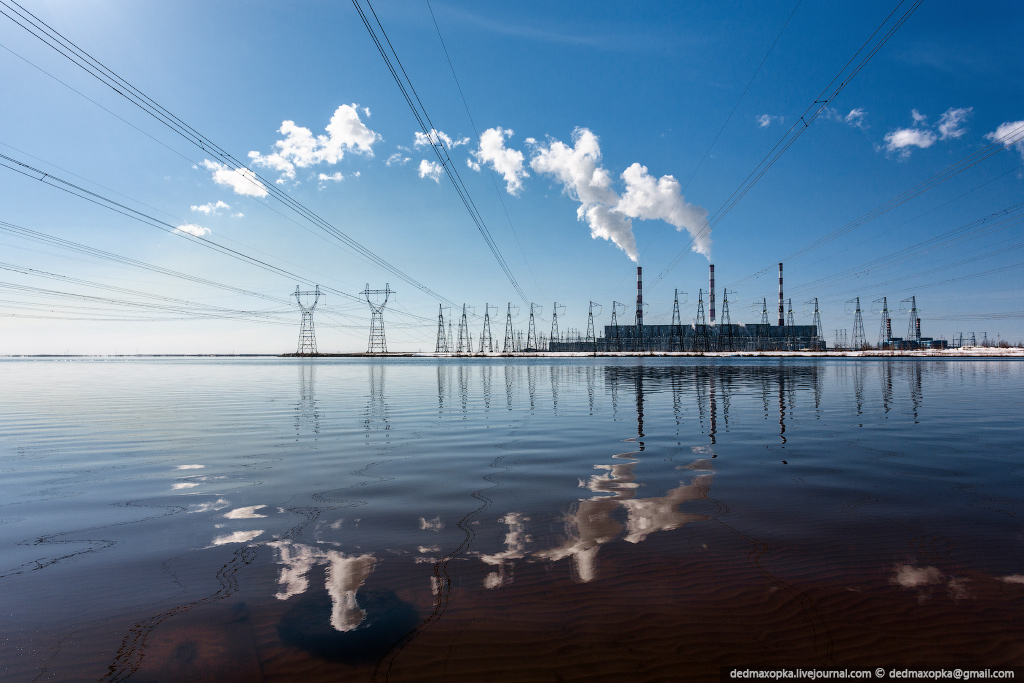

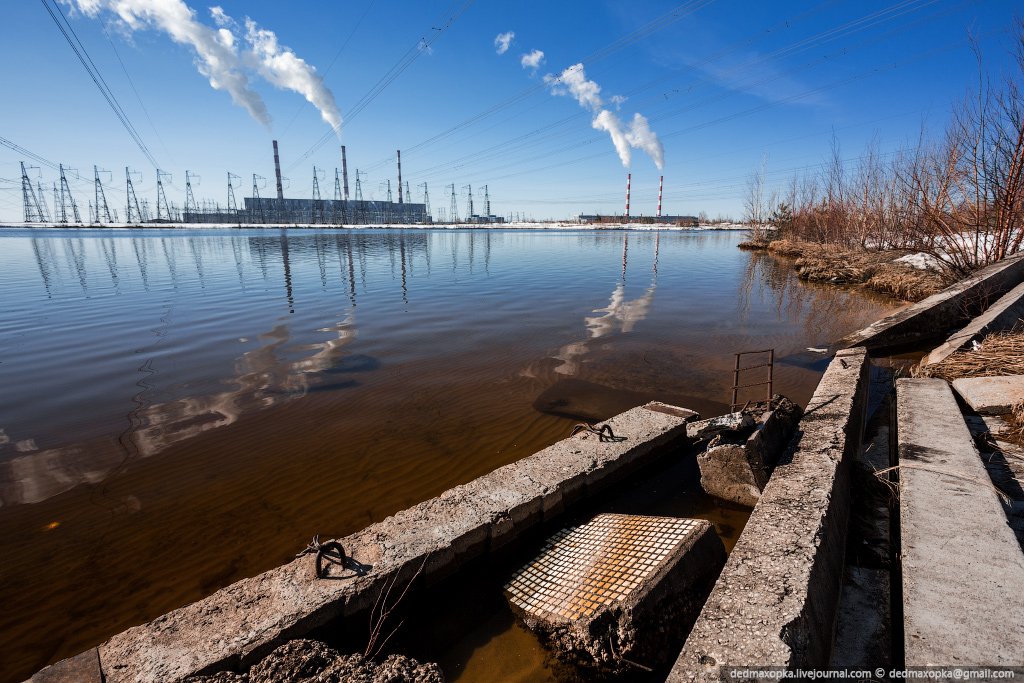

8. СуГРЭС-2 находится рядом с другой мощной станцией — СуГРЭС-1. Обе эти электростанции образуют два водохранилища, которые участвуют в системах оборотного водоснабжения для охлаждения теплообменных аппаратов ГРЭС.

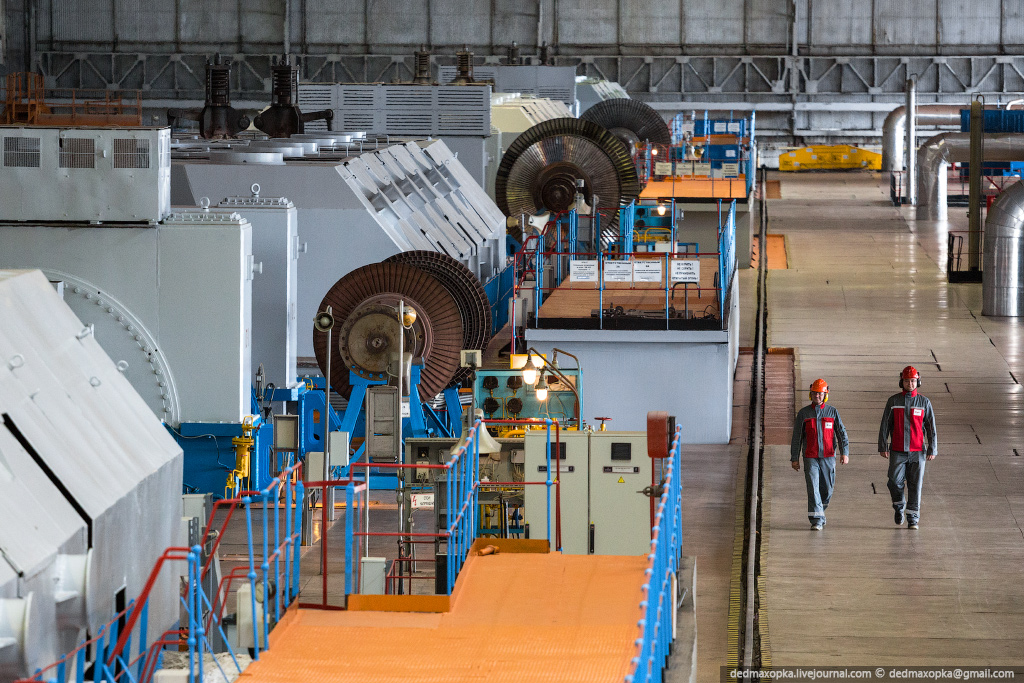

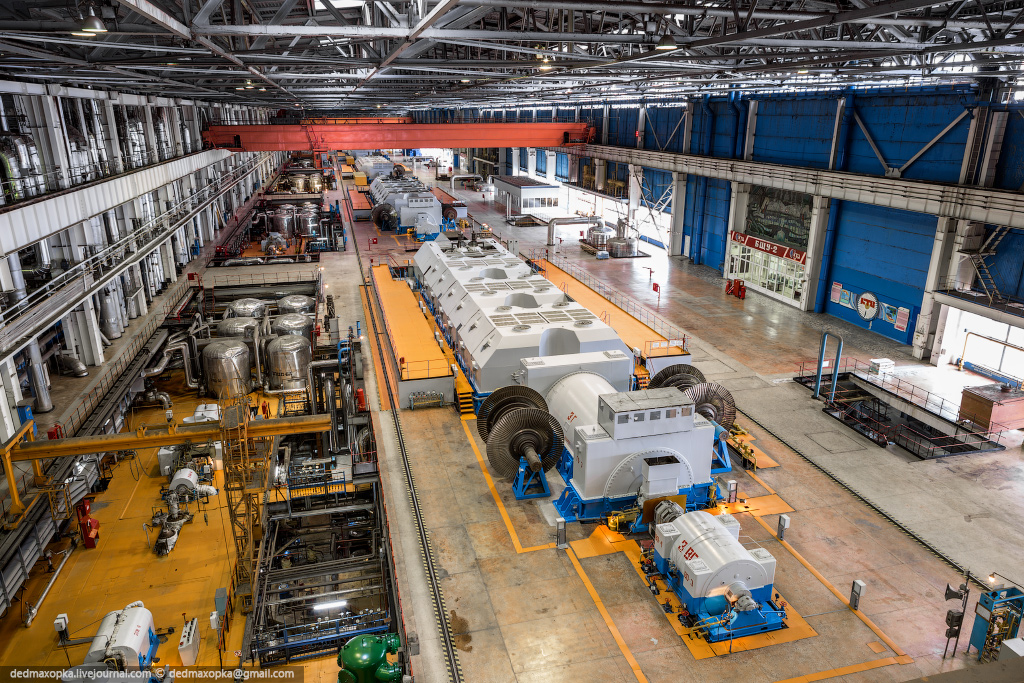

9. Переместимся внутрь энергоблоков ПСУ. На фото машинный зал, в котором расположено 6 паровых турбин К-800-240-5 (800 МВт)

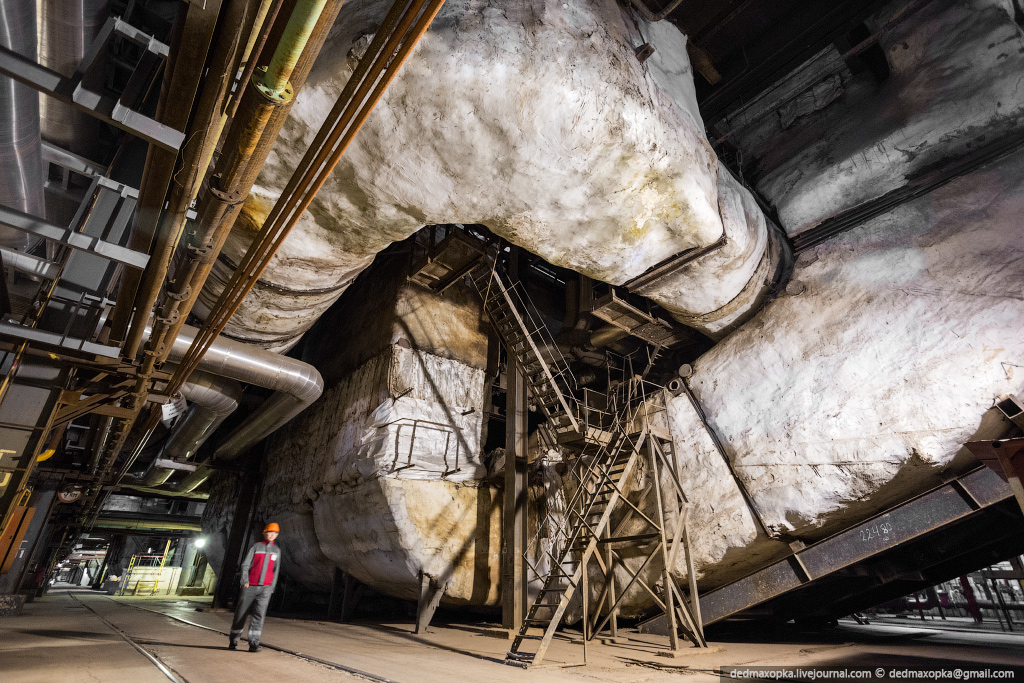

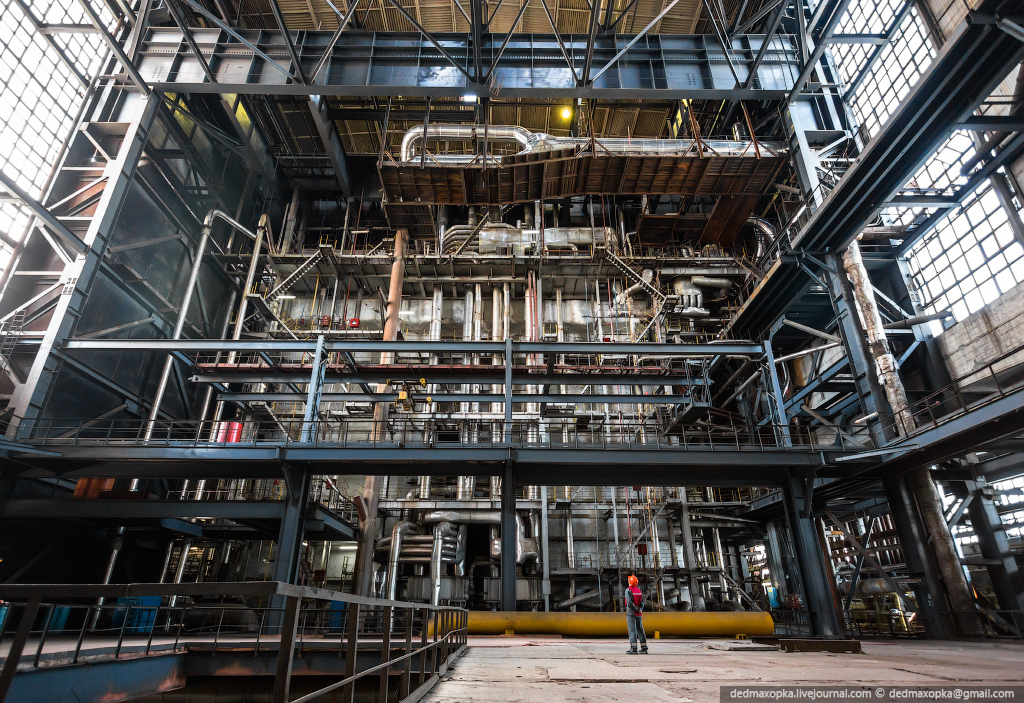

10. Паровой котел ТГМП-204ХЛ с производительностью 2650 тонн пара в час. Их тоже 6 — по одному на каждый энергоблок ПСУ.
На фотографии из-за перекрытий видна лишь половина котла. Общая высота котла около 70 метров.

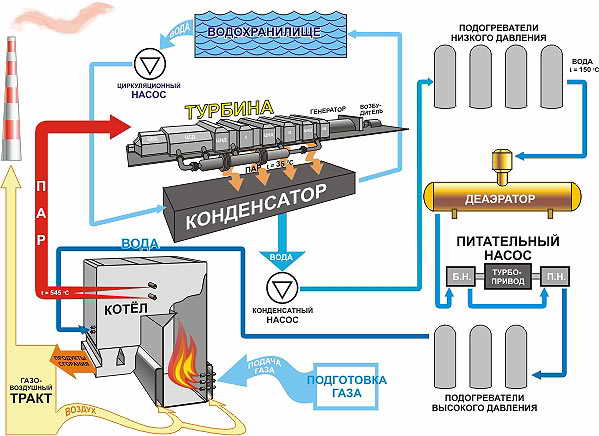

Тепловая схема работы энергоблока:
11.
12.

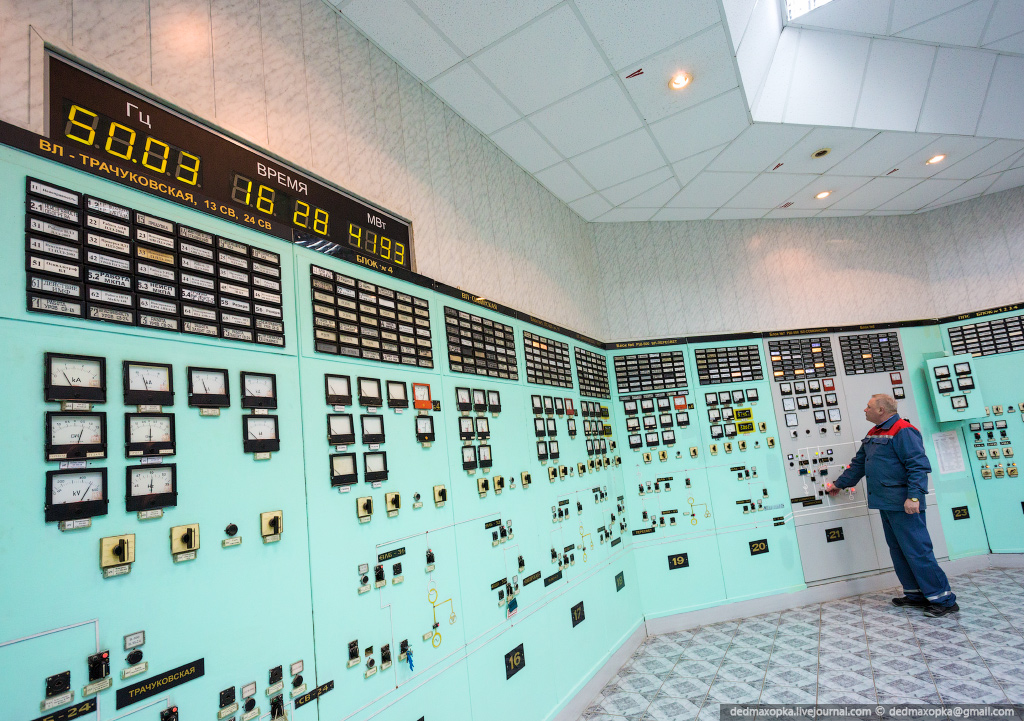

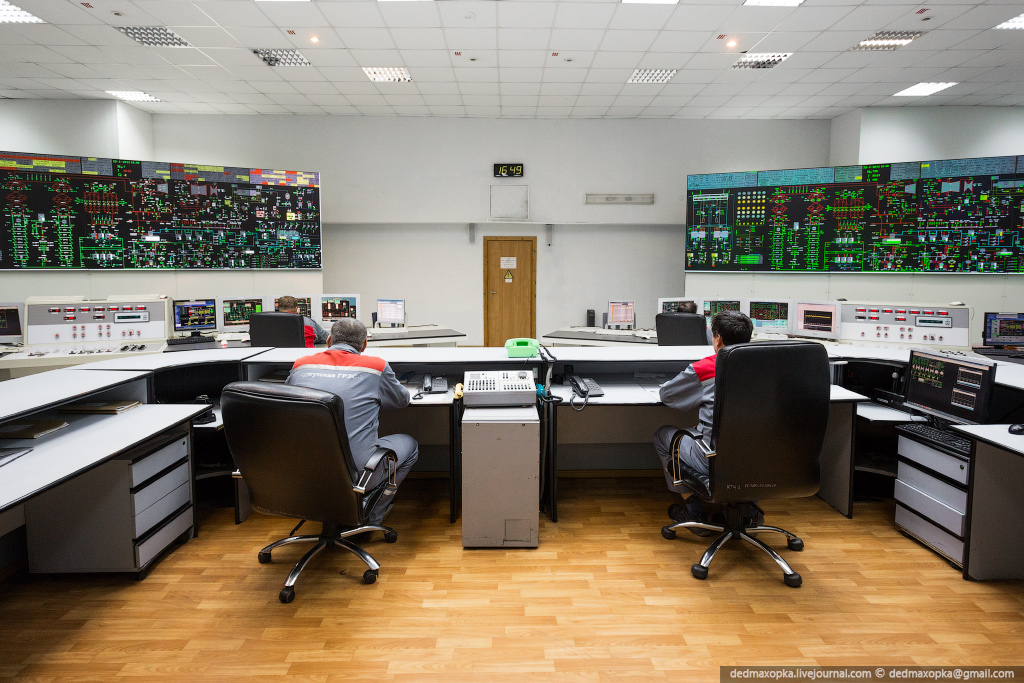

13. На станции есть блочные щиты управления (БЩУ) и центральный пульт (ЦПУ). На фото БЩУ.

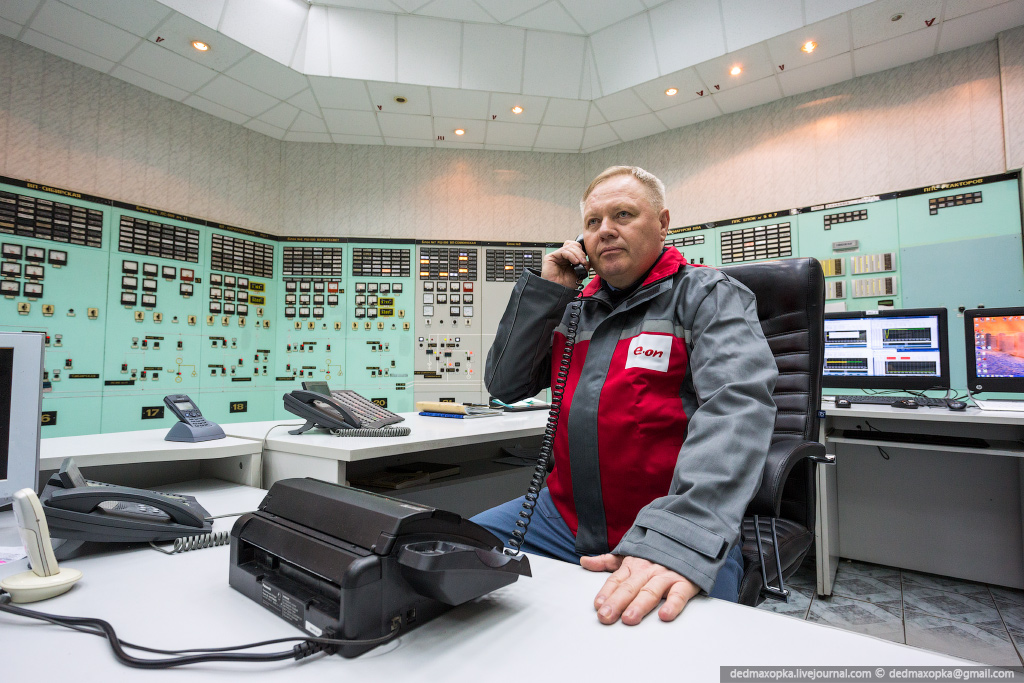

14. ЦПУ
15.
16. Общее количество работников на станции около 1250 человек.
17.
18.
19.

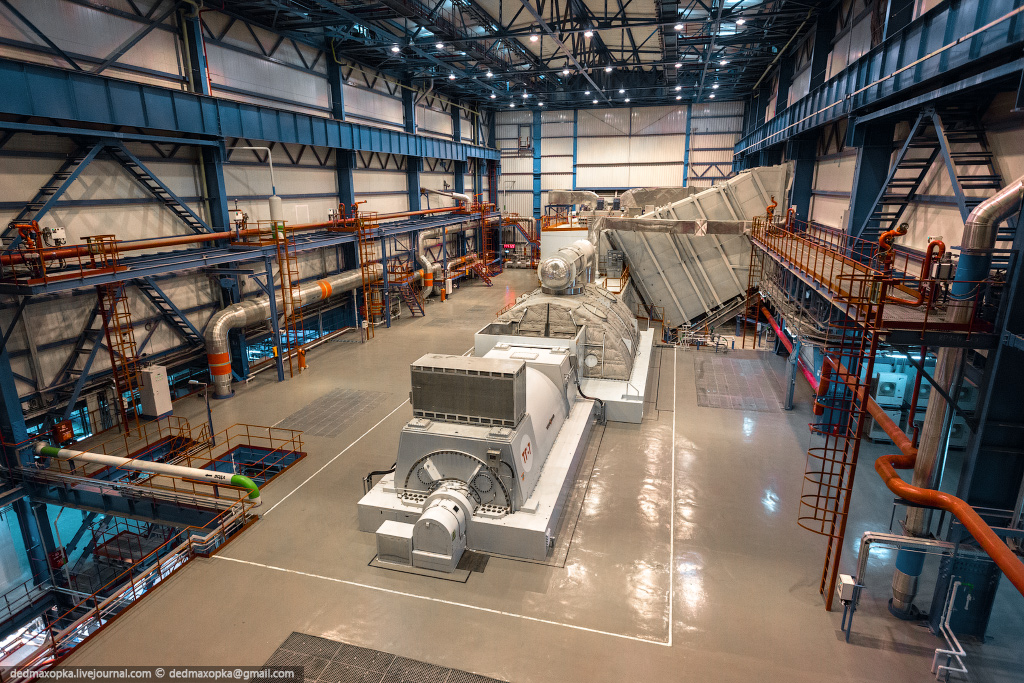

20. Переместимся в энергоблоки ПГУ. На фото паровая турбина типа D10 GE мощностью ~400 МВт. Таких турбин здесь две. Паровые котлы снять не удалось ввиду того, что они полностью закрыты, снять что-то невозможно.
21.
22.
23.
24.

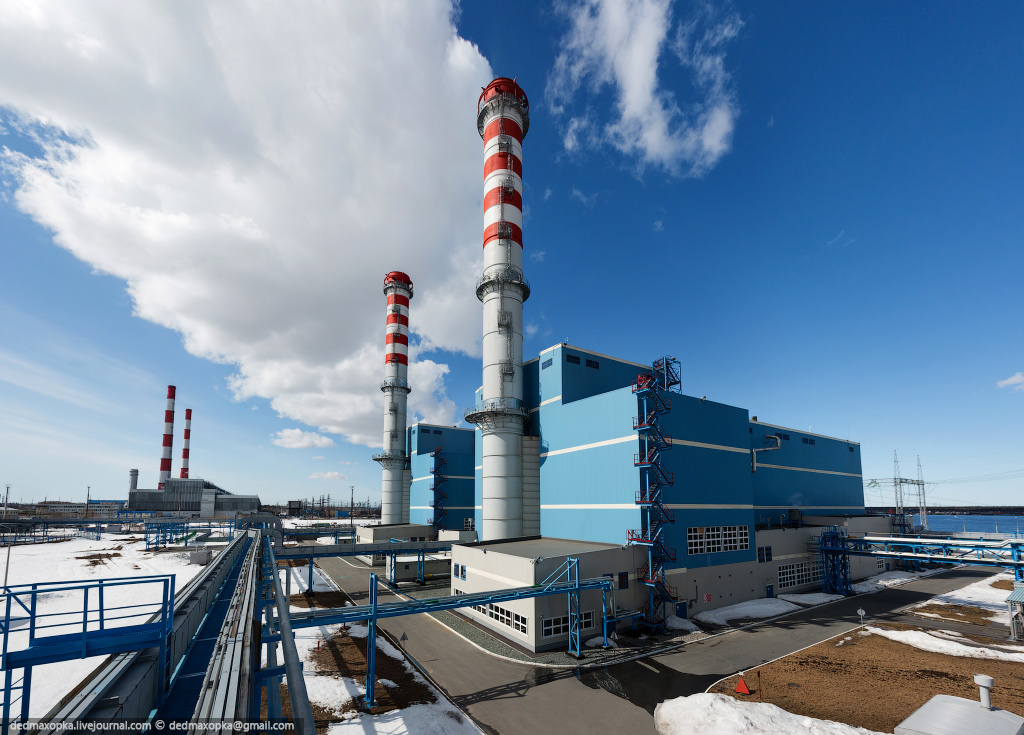

25. 7 и 8 энергоблоки ПГУ
26.
27. Вид на первые 6 энергоблоков. ПГУ на фоне ПСУ смотрится малюткой
28. На станции есть несколько лабораторий, где ведут строгий контроль воды, газа и т. д.
29.

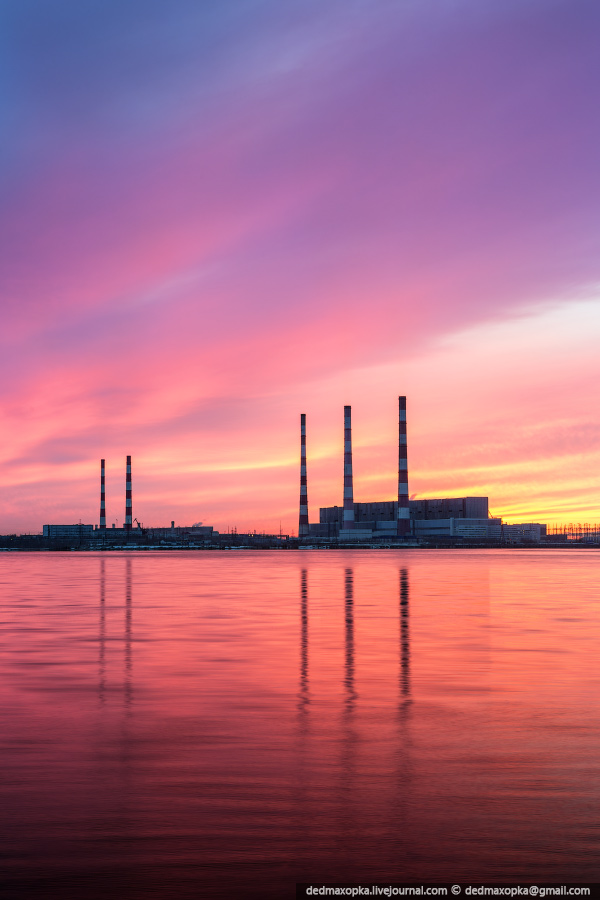

30. Вернемся к видам на станцию. В первые сутки моего пребывания на станции мне удалось снять красивейший закат, который можно посмотреть на последних двух фотографиях.
31.
32. Заенчковский Владимир Казимирович — пресс-секретарь Сургутской ГРЭС-2. Выражаю ему благодарность за содействие в съемках и за хорошую компанию.

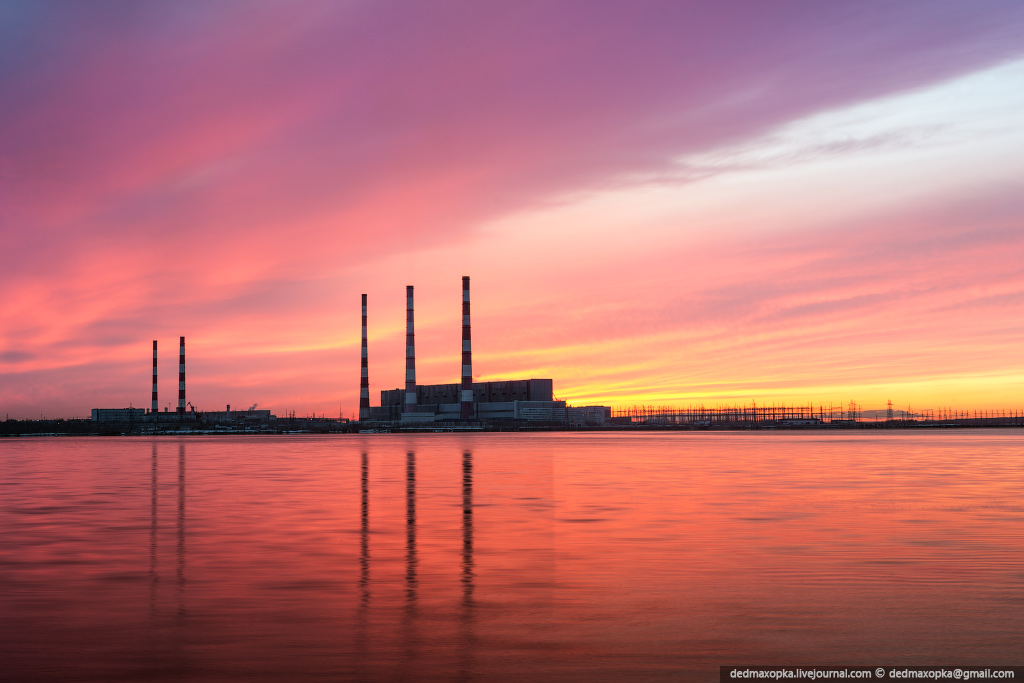

33. Закат
34. На этом все, спасибо за внимание.
