Что такое реле и как оно устроено

Реле – это переключатель. Переключатели обычно используются для замыкания или размыкания цепи. Реле соединяет или отключает две цепи. Вместо ручного управления применяется электрический сигнал, который, в свою очередь, подключает или отключает другую цепь.

Реле продаются тут https://rusinterprom.com и могут быть разных типов: электромеханические, твердотельные. Часто используются электромеханические реле.

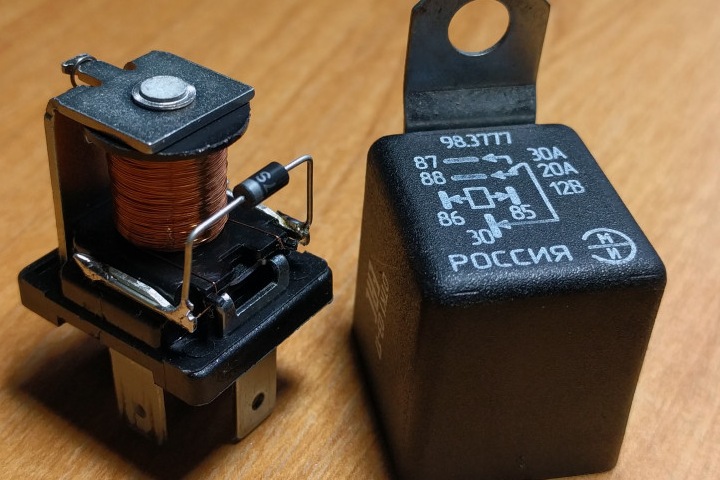

Электромеханическое реле состоит из

Электромагнита. Механически подвижных контактов. Точки переключения.

Электромагнит состоит из намотки медной катушки на металлический сердечник. Два конца катушки подключены к двум контактам реле, как показано. Эти два используются в качестве контактов питания постоянного тока.

Как правило, присутствуют еще два контакта, называемые точками переключения для подключения высокоамперной нагрузки. Другой контакт, называемый общим, используется для подключения точек переключения. Эти контакты называются нормально разомкнутыми (NO), нормально замкнутыми (NC) и общими (COM) контактами.

Реле может работать как от переменного, так и от постоянного тока. В случае реле переменного тока для каждого текущего нулевого положения катушка реле размагничивается, и, следовательно, существует вероятность продолжения разрыва цепи. Таким образом, реле переменного тока сконструированы со специальным механизмом, обеспечивающим постоянный магнетизм, чтобы избежать вышеуказанной проблемы. Такие механизмы включают устройство электронной схемы или механизм с затемненной катушкой.

Существуют также такие реле, у которых контакты изначально замкнуты и разомкнуты при наличии питания, т.е. точно противоположно показанному выше реле.

Твердотельные реле будут иметь чувствительный элемент для измерения входного напряжения и переключения выхода с помощью оптосвязи.

Реле могут переключать одну или несколько цепей. Каждый переключатель в реле называется полюсом. Количество цепей, подключаемых реле, указывается бросками.
