Глушительный успех. Сверхточная техника, используемая для РЭБ, едет в Россию с Запада несмотря на санкции

Высококлассные американские, немецкие и швейцарские анализаторы спектра и генераторы сигнала, которые могут быть использованы для разработки и настройки устройств радиоэлектронной разведки и борьбы, свободно поставляются в Россию и после начала полномасштабной войны, выяснил The Insider. Устройства для РЭБ — абсолютно незаменимый элемент в войне с Украиной. В России производить такое оборудование толком не умеют, но несмотря на санкции приобретают его через китайских посредников.

Содержание

• Почему армиям мало «окопных» средств

• Западная помощь российской оборонке

• Поставки через Китай

• Спутники и истребители. Как используют сверхдорогое оборудование

EN

Средства радиоэлектронной борьбы (РЭБ) и радиоэлектронной разведки незаменимы в современной войне. Они способны выполнять несколько задач: защищать людей и технику, обнаруживать вооружения противника, подавлять вражескую радиосвязь, дезориентировать его ракеты и дроны (в частности подменяя координаты спутниковых навигационных систем), взламывать коммуникационные линии противника и защищать собственные от глушения и взлома.

Для такой техники критичны два вида дорогих и сложных устройств — анализаторы спектра и генераторы радиосигнала. Анализаторы спектра позволяют понять, на каких частотах работают системы связи противника, в том числе каналы управления дронами и видеосигнала с них (и вообще — есть ли они в пределах досягаемости). Тогда генератор сигнала забивает шумом необходимый канал. Анализаторы спектра полезны и для того, чтобы понять, что твой собственный РЭБ работает нормально. Используются анализаторы также для разработки и создания радиоэлектронной техники.

Почему армиям мало «окопных» средств

В полевых условиях против дронов нередко применяются совсем простые устройства китайской сборки — коробочка с одной кнопкой включения и одним настроечным винтом. Как объясняет известный украинский специалист по военной радиоэлектронике Сергей Флеш, «окопный» РЭБ — это генератор белого шума, настроенный на работу вблизи какой-то популярной частоты для связи. У него один подстроечный параметр — ширина полосы глушения. Такое устройство может применяться и людьми без инженерного образования.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

«Окопный» РЭБ может применяться и людьми без инженерного образования

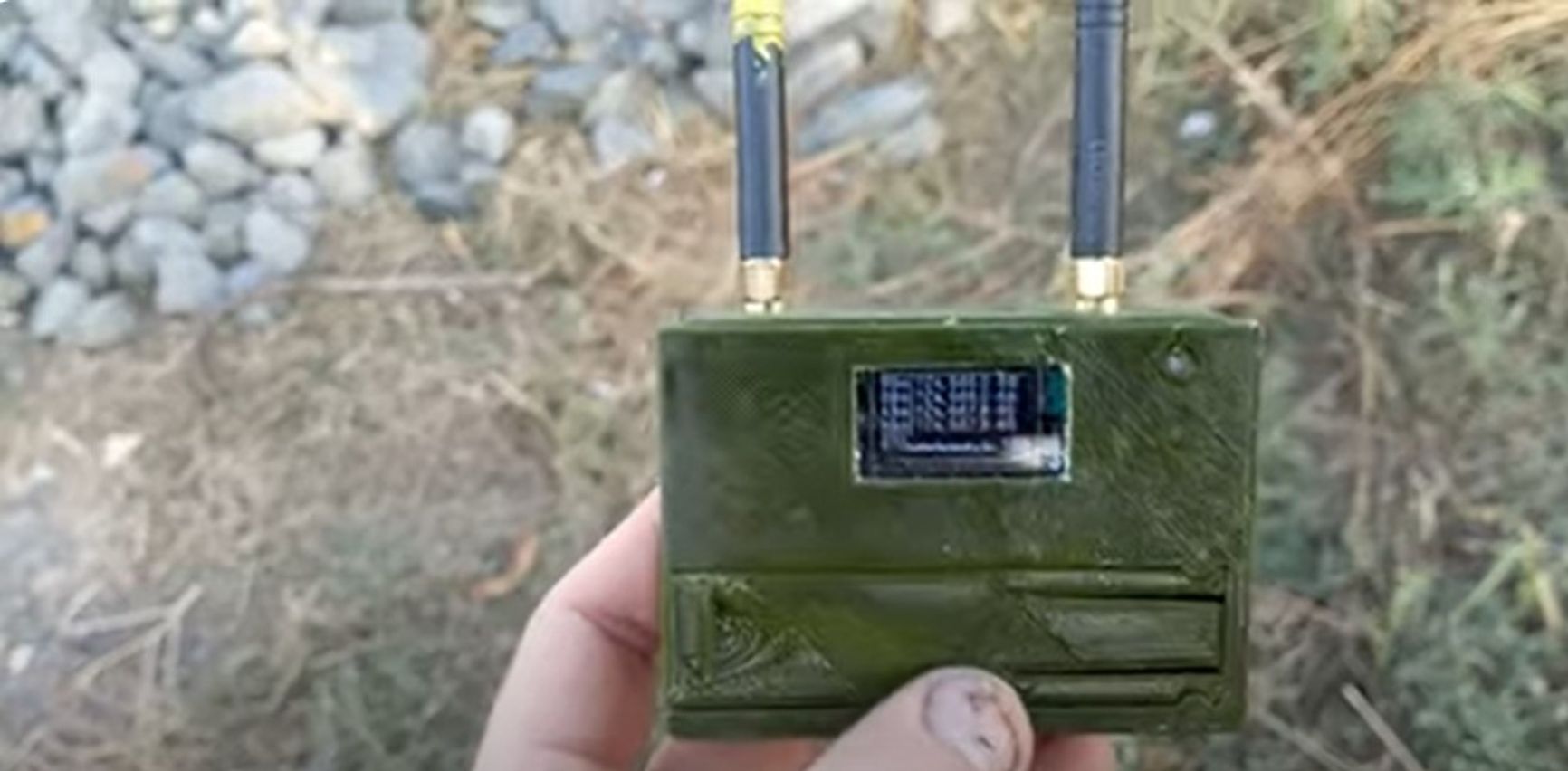

Пример простейшего детектора БПЛА на фронте

Twitter / X

Простые анализаторы радиочастотного спектра можно купить за 40 евро на Aliexpress. Широкополосную глушилку на уровне технологий времен Маркони или Попова (искровые разряды) можно вообще собрать из части электрошокера и строительного уголка.

При этом подобные устройства нуждаются в калибровке, настройке (чтобы глушился нужный интервал), а также в испытаниях на прочность и на воздействие температур. И для этого как раз нужна техника классом выше — генераторы сигналов, анализаторы спектра и осциллографы, а также вибростенды и климатические камеры. Кроме того, помимо рабочей техники, на заводе используются эталонные анализаторы для поверки рабочих устройств.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

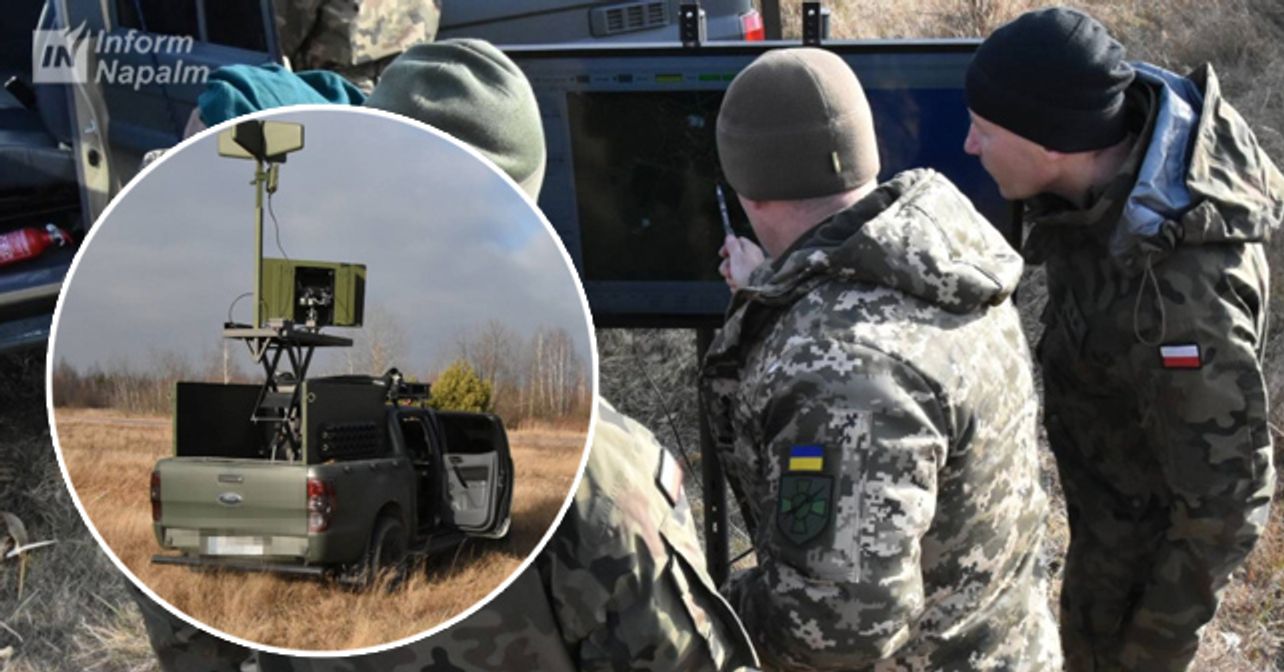

Пример простого детектора БПЛА

Точность работы недорогого готового генератора радиочастотного сигнала может быть недостаточной для многих целей. К примеру, для того, чтобы быстро определять по радиообстановке, какая вражеская техника находится вокруг. Необходим сложно организованный комплекс излучателей, который сможет работать сразу в большом количестве интервалов частот и с большим количеством антенн. Дрон такую тяжесть просто не поднимет.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

Еще одна сложная задача — справиться с вражескими устройствами, которые работают в режиме псевдослучайной перестройки частот. Чтобы глушить такие устройства, нужно очень хорошо понимать, как меняется частота вражеского передатчика, и имитировать его работу, создавая максимально похожий сигнал.

Нуждается в высокоточных приборах РЭБ и авиация — там нужно защищать самолеты от радаров. Для этого может применяться техника, которая в ответ на полученный от радара импульс посылает «обманку», мешающую радару противника правильно определить координаты и скорость самолета.

Поэтому для более эффективной работы военные предпочитают гораздо более дорогие устройства. На цену влияют стабильность частоты, ширина полосы и количество каналов. Ведущие производители дорогой техники — немецкая Rohde & Schwarz и американская Keysight. В методических указаниях «Технологии и методы формирования сигналов систем РЭБ» на русском языке Keysight указывает на целый ряд преимуществ своих генераторов: высокая скорость переключения между частотами, широкий динамический диапазон, минимальный уровень шума.

Генераторы шума от Keysight стоят в 8–10 раз дороже аналогов. Производитель объясняет это «особыми» характеристиками, в частности, возможностью электронной калибровки и крайне эффективной системой термокомпенсации, что позволяет устройству долго работать в автономном режиме без вмешательства человека, пояснил The Insider военный эксперт Леонид Дмитриев.

Произведенный швейцарской AnaPico (в этом году вошедшей в состав Keysight) генератор может стоить 34 тысячи евро. Анализаторы спектра Keysight могут стоить более 40 тысяч евро за штуку. Анализатор Rohde & Schwarz может стоить 33 тысячи евро. Продвинутые генераторы сигнала базируются в том числе на микросхемах, о нелегальных поставках в Россию которых ранее писал The Insider.

Продукция Rohde & Schwarz позволяет решать любые радиоинженерные задачи на современной войне, рассказал The Insider эксперт по радиоэлектронике Анатолий Храпчинский:

Бóльшая часть данного оборудования работает в диапазоне с 8 кГц до 40 ГГц, что закрывает основные потребности в радиомониторинге, радиолокации и радиосвязи. А применить его можно как для анализа работоспособности и настройки, так и для использования в качестве основных высокоточных комплектующих.

Речь идет о генераторах ценой от 6 до 50 тысяч долларов. Безусловно, для «окопного РЭБ» эти устройства использоваться не будут. Они предназначены для сложных, больших систем. Управляемый генератор позволяет создавать сигнал такой формы, вида и плотности, что в сочетании с использованием правильного усилителя делает практически непробиваемый РЭБ.

На войне установки с такой техникой могут создавать проблемы низкоорбитальным спутникам. Могут имитировать пуск ракет, чтобы ввести противника в заблуждение. Могут заниматься спуфингом — подменой координат. «Достаточно вспомнить проблемы с навигацией, которые возникают у европейских самолетов близ Калининградской области, — отмечает Храпчинский. — В российских беспилотниках “Орлан“ такая техника могла использоваться для перехвата сигнала от мобильных телефонов. Несомненно, найдут они применение и для закрытия крупных и стратегически важных объектов, таких как аэропорты, военные базы и командные пункты».

Западная помощь российской оборонке

Как пишут специалисты НПП «Гамма», работающего в сфере информационной безопасности на МВД и ФСБ, до 2022 года в России толком не было своих анализаторов спектра — сертифицирована преимущественно продукция иностранных компаний и по одному устройству от нескольких отечественных производителей. Согласно их анализу рынка, в 2023 году было закуплено 57 российских анализаторов спектра и 669 импортных. Причем есть области, в которых западные спектроанализаторы являются «безальтернативными» — это сверхвысокочастотный диапазон. Среди портативных анализаторов спектра отечественных нет практически совсем, а половину рынка (по числу проданных устройств) занимают западные Rohde & Schwarz и Keysight.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

До 2022 года в России практически не было своих анализаторов спектра

Торговые данные указывают, что Keysight уже после аннексии Крыма постоянно снабжал Россию генераторами частоты. Так, в 2021 году одних только генераторов сигнала было ввезено в Россию напрямую от Keysight на $7 млн, в 2022-м — на $3,8 млн.

Согласно американским нормам, генераторы сигнала (код 854320) — под эмбарго для поставок в Россию с 27 февраля 2023 года, анализаторы спектра (код 903084) — с 23 мая 2023-го. Но из упомянутых ниже экспортеров прекратила экспорт в Россию только AnaPico AG.

В Евросоюзе генераторы сигнала запрещены к экспорту в Россию с 24 июня 2023 года, анализаторы спектра (и прочие устройства под кодами, начинающимися на 9030) — с 19 декабря 2023-го. То есть уже полтора года шла полномасштабная война, а российская военная промышленность могла вполне легитимно приобретать европейские анализаторы спектра. И ответственны за это до того момента были не экспортеры и не импортеры, а европейские законодатели.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

Спустя полтора года после начала войны российская военная промышленность могла легитимно покупать анализаторы спектра в Европе

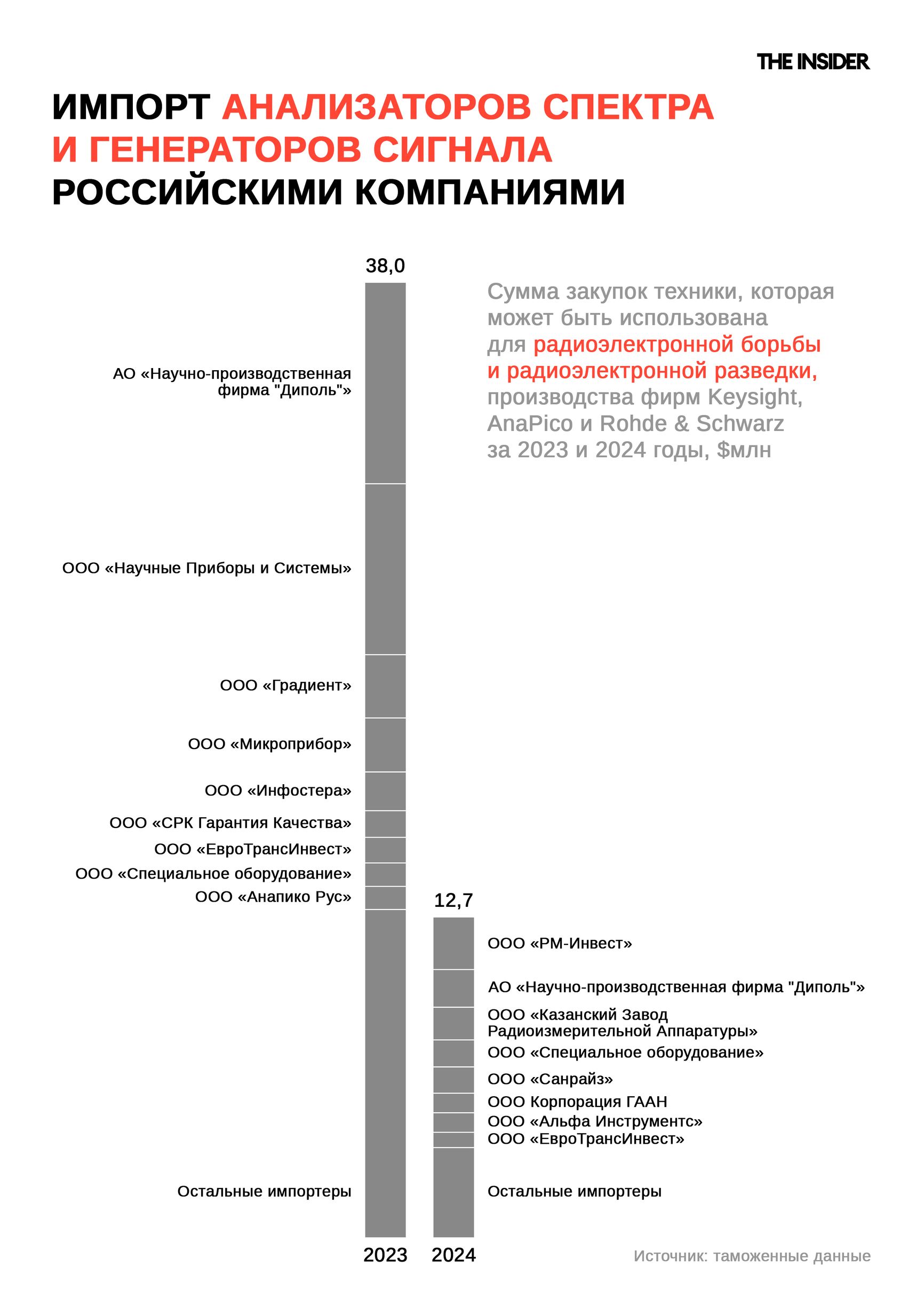

Анализируя таможенные данные, The Insider выяснил, что в 2023 году в Россию было завезено одних только генераторов и анализаторов спектра американского Keysight, немецкого Rohde & Schwarz и швейцарского AnaPico на сумму $38 млн, в 2024-м — на $12 млн. Средняя цена одного прибора — около $43 тысяч.

Таким образом, коалиция в поддержку Украины, как кажется, недалека от того, чтобы заглушать технику собственного производства. Это касается и сбивающихся с курса гражданских и военных самолетов стран НАТО над Балтикой, и западной техники, стоящей на вооружении украинской армии. The Insider направил запросы компаниям Rohde & Schwarz и Keysight.

В 2023 году лидером закупок анализаторов и генераторов Keysight, Rohde & Schwarz и AnaPico стала АО «Научно-производственная фирма “Диполь“». За ней по объему закупок данной техники идут ООО «Научные Приборы и Системы», ООО «Градиент», ООО «Микроприбор», ООО «Инфостера».

Эти фирмы, согласно данным СПАРК-Интерфакс, кажутся простыми перепродавцами: большие обороты по выручке (до миллиардов рублей в год) при практически нулевых основных активах означают, что фирма сама ничего не производит. Их активная деятельность во внешнеэкономической сфере указывает на экспортно-импортный характер их работы. Продолжила в 2023 году торговать продукцией материнской компании AnaPico и дочерняя фирма швейцарцев ООО «Анапико Рус».

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40

В 2024 году лидеры по закупкам продукции Keysight, Rohde & Schwarz и AnaPico, если верить таможенным данным, сменились. На первое место вышло ООО «РМ-Инвест». Остальные закупки шли в основном через ООО «Казанский завод радиоизмерительной аппаратуры», ООО «Специальное Оборудование», ООО «Санрайз», ООО «Корпорация Гаан», ООО «Альфа Инструментс».

Поставки через Китай

Лидер рынка 2023 года — компания АО «НПФ “Диполь“» работала преимущественно через китайских перекупщиков. Почти половину поставок в 2023 году обеспечила китайская фирма-пустышка (не имеющая ни веб-сайта, ни телефона) Tyranhe Technology Co., Ltd.

В 2023 году компания АО «НПФ “Диполь“» закупила:

• генераторы сигналов со сверхнизким уровнем фазового шума, анализаторы фазовых шумов и другую технику производства швейцарской AnaPico;
• генераторы сигналов американской фирмы Stanford Research Systems;
• генераторы сигналов американской Keysight Technologies, а также произведенные данной фирмой многочисленные и разнообразные анализаторы спектра;
• генераторы сигналов производства Rohde & Schwarz;
• анализатор спектра CNT-90 производства шведского Pendulum Instruments было закуплено у южноафриканского Burndale Technologies. Это устройство характеризуется очень высокой стабильностью частоты (0.01 ppm).

В январе – мае 2024 года техники Rohde & Schwarz и Keysight Technologies было закуплено компанией «Диполь» на $2,9 млн.

По данным системы государственных закупок, «Диполь» ранее (по крайней мере, до сокрытия значительной части госзакупок) активно выступала подрядчиком по госзаказу. Ее наиболее крупными заказчиками были Минобрнауки (поставка эпитаксиального центра), Минпромторг, «Российские космические системы» (заказ контрольно-измерительной аппаратуры), БПО «Прогресс», оборонный ФГУП ЦНИИХМ.

Лидер рынка импорта 2024 года — фирма ООО «РМ-Инвест», которая раньше занималась поставками медтехники. Она произвела всего лишь две закупки, но крупными партиями, генераторов и анализаторов спектра производства Keysight через гонконгскую C-R Kesha Trading & Logistics.

С тем же китайским посредником имел дело и занявший третье место по рынку в 2024 году «Казанский завод радиоизмерительной аппаратуры». Им были закуплены анализаторы AnaPico и генераторы Rohde & Schwarz.

Самый дорогой единичный прибор — за полмиллиона долларов — приобрело ООО «Научные приборы и системы» у китайской Shenzhen Alvite Foreign Trade. Это был анализатор от Keysight, работающий в очень широком диапазоне — от 10 МГц до 67 ГГц.

Среди фирм-экспортеров лидером в 2024 году стала упомянутая гонконгская C-R Kesha Trading & Logistics. Также, по документам, активно посредничали закрытая в 2021 году гонконгская Turan Technology (директор — кыргызстанец Нурилло Хашимов), китайская Jiujiang Xinchen Technology, гонконгская Mkpl Technology и турецкая CS Yonetim ve Destek Hizmetleri.

Спутники и истребители. Как используют сверхдорогое оборудование

Оборудование Keysight Technologies, Rohde & Schwarz, Meatest AnaРico, KYORITSU и других мировых производителей активно применяется в доработке и совершенствовании спутников радиоэлектронной разведки России и системы «Лиана», рассказал The Insider военный эксперт Леонид Дмитриев. Не без участия компании «Диполь» предприятиям поставляются как контрольно-измерительные приборы типа рубидиевых стандартов частоты, анализаторов и осциллографического оборудования, так и элементы, применяемые в самих системах пассивной радиоразведки и управления группировками спутников.

Анализаторы спектра семейства N9xxx активно применяются в системах РЭБ/РЭР, ориентированных на мониторинг и воздействие на системы беспроводной связи и навигации, — в частности, в системах типа Леер-3, Борисоглебск-2, Шиповник и Мурманск-ДМ. Работа таких комплексов позволяет подменять базовые станции сотовой связи и воздействовать на спутниковую навигацию, начиная от подавления спутникового сигнала навигации и заканчивая подменой координат GPS/GNSS приемника.

Генераторы шума семейства N4001A идеальны для применения в современных системах РЭБ вроде Р-330Ж «Житель», которая сочетает в себе функционал автономной системы радиоразведки и не менее автономной станции постановки помех, отмечает Дмитриев. Устройства также могут применяться в бортовых системах радиоэлектронной разведки и постановки помех в самолетах Су-34 и Су-35. В состав ОКР «Проран» и ОКР «Регата» также входит система радиотехнической разведки.

Как подчеркивает Дмитриев, запустить массовое производство и оборудовать российские самолеты бортовыми системами РЭБ удалось лишь в середине 2010-х, хотя разработки были начаты еще в конце 1970-х: ни промышленность Союза, ни России 90-х и нулевых так и не смогла произвести оборудование, обеспечивающее достаточную точность, надежность и быстродействие.

Причем бум производства Россией «отечественных» систем радиоэлектронной разведки и РЭБ, отвечающих условиям времени, совпадает с сертификацией и началом поставок импортных приборов и элементов, в частности — прецизионных частотных анализаторов, без которых не обходится ни одна система радиотехнической разведки и мониторинга, и качественных генераторов помех, которые могут давать достаточно плотный сигнал в заданном диапазоне, не перегреваясь.

Для «прозвонки» цепей в высокочастотной области, снятия амплитудно-частотных характеристик устройств.

Поверка — регулярное сличение показателей измерительного устройства с эталоном.

Если частота передающего устройства меняется как бы случайным образом (известным только получателю), его перехват и глушение существенно затруднены.

Стабильность генератора в 1 на миллион означает, что за миллион секунд такой генератор опоздает или убежит вперед на 1 секунду, а значит в год — примерно на 30 секунд. Получается, что при работе на таком устройстве с частотой 1 ГГц в действительности ваша частота будет определена всегда не точнее чем до 1кГц.

НПФ «Микран», НПФ «Техноякс», «ПФ Элвира», ООО «Ново», «ПК Новэл», ООО «Микроволновая электроника»

Эта рекламная методичка была создана, согласно метаданным pdf-документа, 15 ноября 2018 года; в выходных данных документа указан 2017-й, а на сайте он висел как минимум до середины 2021 года.

APMSYN22, APPH6040, APULN20, APULN40, RFSU12, RFSU20, RFSU40

серии EXG, MXG, PSG

серий PXA, EXA и FIELDFOX

SMA100B

Rohde & Schwarz, Keysight, AnaPico (также является часть Keysight), немецкого Siglent Technologies, китайских Rigol Technologies, China Electronics Technology Instruments, Ceyear Technologies (всего 28 устройств иностранных марок).

APULN40
